Prostopadłe połączenie belek wygląda niepozornie, ale właśnie na nim często opiera się sztywność całej ramy, pergoli albo lekkiej konstrukcji dachowej. W praktyce najważniejsze są trzy rzeczy: jaką siłę ma przenieść węzeł, czy ma być widoczny oraz czy będzie pracował na zewnątrz. W tym tekście pokazuję, jak dobrać metodę, jak ją wykonać i czego unikać, żeby drewno nie pękało, a złącze nie rozjechało się po pierwszej zimie.
Najpierw nośność, potem estetyka i koszt
- Przy narożniku 90 stopni najsłabszy jest zwykły styk czołowy bez wzmocnienia.
- Do lekkich konstrukcji sprawdza się kątownik ciesielski z wkrętami, do mocniejszych półnakładka, czop albo systemowy łącznik.
- Jeśli element ma pracować na zewnątrz, liczy się nie tylko stal, ale też powłoka antykorozyjna i stabilność drewna.
- Dokładne cięcie i zachowanie odległości od krawędzi często dają więcej niż „mocniejszy” łącznik kupiony na zapas.
- Węzły nośne w domu, dachu czy tarasie warto dobierać z myślą o rzeczywistych obciążeniach, a nie wyłącznie o łatwości montażu.
W przypadku narożnika 90 stopni nie traktuję drewna jak materiału, który „sam się trzyma”. Jeśli węzeł ma tylko ustawić geometrię, można sięgnąć po prostszy łącznik. Jeśli ma przenieść ścinanie, rozciąganie albo ciężar kolejnego elementu, potrzeba już rozwiązania, które realnie pracuje konstrukcyjnie. Ścinanie to siła próbująca przesunąć elementy względem siebie, a rozciąganie chce je od siebie odciągnąć - i to właśnie te różnice decydują o wyborze metody.
Najczęściej spotykam takie połączenia w pergolach, wiatach, ramach ściennych, stelażach zadaszeń i lekkich konstrukcjach ogrodowych. Zwykły styk czołowy bez wzmocnienia traktuję wyłącznie jako połączenie pomocnicze, bo w praktyce nie lubi pracy nośnej. Im większa siła chce rozsunąć narożnik, tym bardziej muszę oprzeć się na powierzchni styku, śrubach albo okuciu. Od tego punktu warto przejść do porównania metod.
Która metoda sprawdzi się najlepiej w drewnie konstrukcyjnym
Gdy wybieram sposób połączenia, nie zaczynam od pytania „co jest najtańsze”, tylko „jak ma pracować węzeł”. To zwykle oszczędza późniejszych poprawek. W prostych realizacjach wystarczy kątownik i kilka wkrętów konstrukcyjnych, ale przy większych przekrojach albo w konstrukcjach narażonych na wiatr i obciążenia zmienne częściej sięgam po połączenie tradycyjne, półnakładkę albo systemowy łącznik z deklarowaną nośnością.
| Metoda | Kiedy ją wybieram | Plusy | Ograniczenia | Koszt orientacyjny |
|---|---|---|---|---|
| Kątownik ciesielski + wkręty konstrukcyjne | Lekkie i średnie konstrukcje, szybki montaż | Prosty montaż, łatwo dostępne elementy, dobra powtarzalność | Widoczny łącznik, zależność od jakości okuć i poprawnego rozmieszczenia wkrętów | 15–60 zł za węzeł |
| Śruby konstrukcyjne bez dodatkowego okuć | Gdy chcę czysty wygląd i mniej elementów metalowych | Mniej widocznych części, szybki montaż, dobra sztywność przy poprawnym rozstawie | Wymaga precyzji, odpowiednich średnic i często nawiercania prowadzącego | 20–70 zł za węzeł |

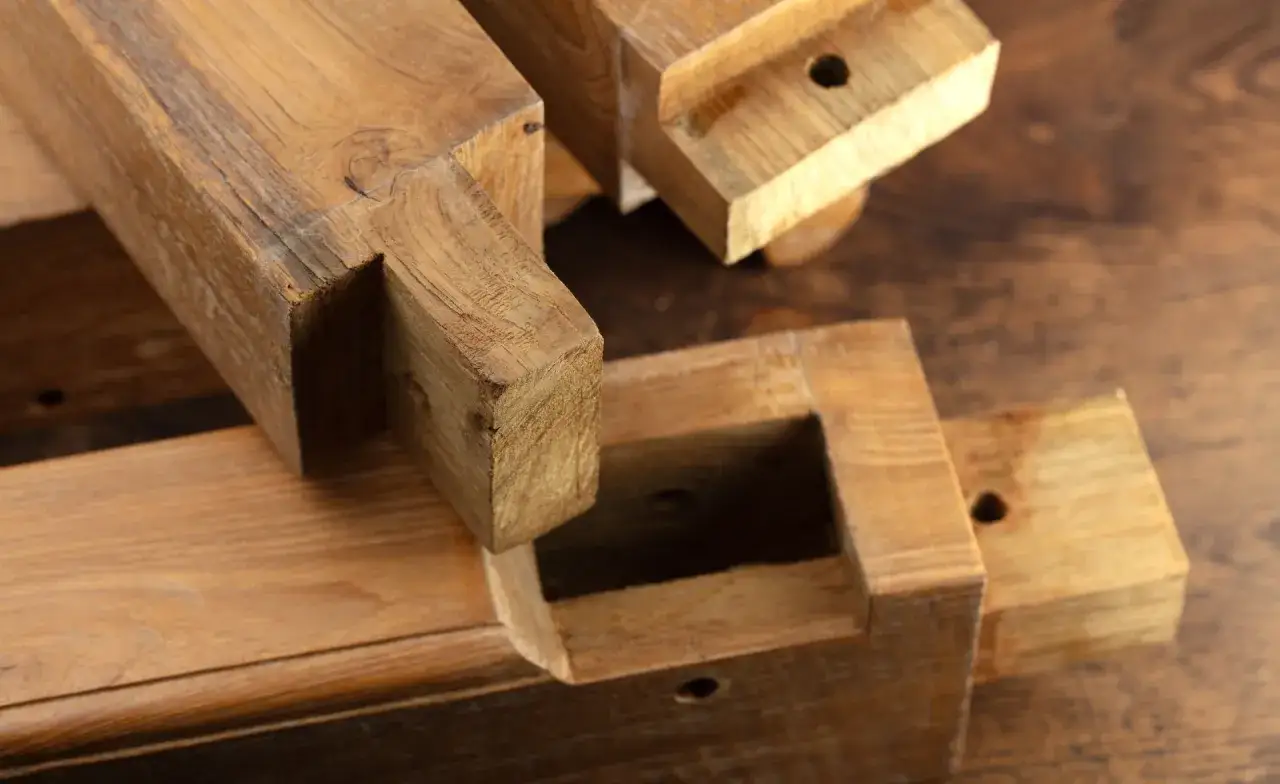

| Półnakładka lub wrąb | Ramy, pergole, elementy, w których liczy się duża powierzchnia styku | Sztywne połączenie, dobra geometria, estetyczny efekt | Osłabia przekrój, wymaga dokładnego cięcia i dopasowania | 0–20 zł materiałowo, więcej czasu pracy |
| Czop i gniazdo | Trwalsze złącza tradycyjne, konstrukcje bardziej „cieślarskie” | Bardzo solidne, dobrze przenosi siły, dobre wizualnie | Najbardziej pracochłonne, wymaga doświadczenia | 0–30 zł materiałowo, zwykle 1–3 godz. pracy na punkt |
| Ukryty systemowy łącznik | Gdy chcę nośności, czystej estetyki i powtarzalności | Lepszy wygląd, często certyfikowana nośność, dobra praca w konstrukcjach projektowych | Najdroższy wariant, bywa mniej elastyczny w dopasowaniu | 80–250 zł za węzeł |
Jeśli węzeł ma przenosić dach, podest albo większe obciążenie użytkowe, wybieram rozwiązanie z jasną nośnością, a nie tylko „mocny” element z półki. W domowych i ogrodowych realizacjach różnica między metodami często nie polega na samej wytrzymałości, ale na tym, ile precyzji i czasu trzeba włożyć w montaż. I właśnie dlatego następnym krokiem jest poprawna kolejność pracy.
Jak wykonać prostopadłe połączenie bez utraty geometrii
Najwięcej błędów widzę nie przy samym skręcaniu, tylko wcześniej - przy wyznaczaniu osi, docinaniu i przymiarce. Nawet dobry łącznik nie uratuje narożnika, który od początku jest lekko „ucieknięty”. Przy prostych węzłach cały montaż zamykam zwykle w 20–40 minutach, ale przy półnakładce albo czopie trzeba liczyć raczej 45–120 minut na jeden punkt, zależnie od narzędzi i doświadczenia.
- Wyznacz osie i sprawdź kąt - najpierw zaznaczam linie środka obu belek, a dopiero potem docelowy punkt styku. To pozwala uniknąć przesunięcia o kilka milimetrów, które później mnoży się w całej konstrukcji.
- Dopasuj metodę do przekroju - przy cienkich elementach nie robię głębokich wrębów, bo łatwo osłabić drewno. Przy grubszych belkach można pozwolić sobie na półnakładkę albo złącze tradycyjne.
- Zrób przymiarkę na sucho - zanim wkręcę pierwszy łącznik, składam całość bez docisku. Jeśli coś nie siada równo, poprawiam cięcie, a nie „dociągam na siłę”.
- Nawierć prowadzenie - przy twardszym drewnie i grubych wkrętach stosuję otwór prowadzący. Dzięki temu drewno mniej pęka, a śruba wchodzi czyściej. Przy wkrętach 6–10 mm to szczególnie ważne.
- Zachowaj odległość od krawędzi - nie przykręcam łącznika tuż przy brzegu. W praktyce pilnuję co najmniej kilku średnic wkręta od krawędzi i czoła, bo zbyt mały margines kończy się rozszczepieniem.
- Dociągaj równomiernie - najpierw łapię oba punkty montażowe, potem sprawdzam pion i przekątne, dopiero na końcu dokręcam docelowo. Dzięki temu narożnik nie „skręca się” w trakcie montażu.
- Zabezpiecz element przed wilgocią - przy konstrukcjach zewnętrznych od razu myślę o impregnacji, powłoce antykorozyjnej i odpływie wody. Wilgoć w połączeniu zwykle robi większe szkody niż sam brak jednego wkręta.
W praktyce najważniejsze nie jest to, żeby śruba weszła jak najszybciej, ale żeby połączenie zachowało oś i nie zaczęło pracować mimośrodowo. Mimośrodowość oznacza, że siła nie przechodzi przez środek węzła, tylko go „przechyla”, co z czasem luzuje całość. I właśnie takie drobiazgi najczęściej prowadzą do problemów.
Najczęstsze błędy, które osłabiają połączenie
Tu nie ma wielkiej tajemnicy. W większości słabych narożników powtarzają się te same potknięcia, tylko w różnych zestawach. Gdy je wyeliminuję, nawet prostsze złącze działa zaskakująco dobrze.
- Styk czołowy bez wzmocnienia - przy obciążeniu konstrukcyjnym to zbyt mało. Taki układ nadaje się co najwyżej do elementów pomocniczych.
- Za mało punktów mocowania - jeden mocny wkręt nie zastępuje poprawnie rozmieszczonego zestawu łączników. Liczy się układ sił, nie sama liczba milimetrów stali.
- Wiercenie zbyt blisko krawędzi - drewno pęka najczęściej nie tam, gdzie jest największe obciążenie, tylko tam, gdzie zabrakło marginesu materiału.
- Brak nawiercania w twardszym drewnie - dąb, modrzew czy gęste drewno konstrukcyjne potrafią rozepchać włókna, jeśli wkręt wchodzi na siłę.
- Łączenie mokrego materiału - drewno po wyschnięciu zmienia objętość. To może rozluźnić połączenie albo odsłonić szczeliny, których wcześniej nie było.
- Ignorowanie korozji - przy zewnętrznych realizacjach słaba powłoka łączników szybko mści się rdzą i utratą docisku.
- Brak stężenia - sam narożnik nie uratuje konstrukcji, jeśli całość nie ma ukośnego usztywnienia. To szczególnie ważne w pergolach i wiatach.
Jeśli mam wskazać jeden błąd, który najczęściej jest bagatelizowany, to będzie nim przekonanie, że „mocniejszy” wkręt rozwiąże wszystko. Nie rozwiąże, jeśli problemem jest geometria, wilgoć albo zły kierunek pracy sił. Dlatego tak dużo uwagi poświęcam materiałowi i łącznikom.
Na co patrzę przy wyborze drewna, wkrętów i zabezpieczenia
W realnej pracy nie oddzielam połączenia od materiału, bo jedno bez drugiego nie daje dobrego efektu. Drewno ma być proste, stabilne i możliwie suche. Łącznik ma być dobrany do warunków, a nie tylko do szerokości belki. Przy konstrukcjach zewnętrznych zwracam uwagę na klasę użytkowania: wnętrze suche to jedno, przestrzeń pod zadaszeniem to drugie, a ekspozycja na warunki atmosferyczne to trzecie. Im wyższa ekspozycja, tym większe znaczenie ma odporność na korozję i prawidłowy dobór powłoki.
W praktyce najczęściej korzystam z trzech zasad. Po pierwsze, jeśli drewno jest twardsze albo przekrój większy, nawiercam prowadząco. Po drugie, przy elementach zewnętrznych wybieram łączniki z odpornością odpowiednią do warunków, a nie najtańszy ocynk bez sprawdzenia. Po trzecie, nie wciskam w jedno miejsce wszystkiego naraz - jeśli brakuje miejsca na śruby, zmieniam typ złącza, a nie upycham dodatkowych punktów montażowych na siłę.
- Klasa 1 - wnętrza suche, gdzie wilgoć nie jest stałym problemem.
- Klasa 2 - miejsca okresowo zawilgacane, ale chronione przed bezpośrednim działaniem pogody.
- Klasa 3 - zewnętrzne konstrukcje narażone na deszcz i zmiany temperatury.
Przy zewnętrznych realizacjach dobrze sprawdzają się śruby i okucia z lepszą ochroną antykorozyjną albo stal nierdzewna, zwłaszcza gdy drewno ma dużo garbników, jak dąb czy kasztan. Z kolei przy miękkim drewnie ważniejsze bywa czyste wejście w materiał niż sama „siła” śruby. Tu lepiej działa rozsądnie dobrany wkręt 8 mm i poprawne prowadzenie niż przypadkowo dłuższy element zbyt blisko brzegu.
Gdzie takie połączenie sprawdza się najlepiej w praktyce
Pergola i wiata ogrodowa
W pergoli najczęściej łączę belki prostopadle z użyciem kątowników albo ukrytych łączników, ale tylko wtedy, gdy całość ma dodatkowe stężenia. To ważne, bo sam narożnik nie zastąpi usztywnienia całej ramy. Jeśli konstrukcja ma być widoczna i estetyczna, lepiej od razu przewidzieć połączenie, które nie będzie wyglądało jak doraźna naprawa.
Rama ściany lub zabudowa szkieletowa
W lekkiej ścianie szkieletowej liczy się powtarzalność. Tu dobrze działają systemowe łączniki lub dokładnie rozmieszczone śruby konstrukcyjne, bo każdy milimetr błędu przenosi się na kolejne elementy. W takim przypadku nie chodzi tylko o wytrzymałość narożnika, ale też o to, żeby późniejsze poszycie i wykończenie miały równą bazę.
Przeczytaj również: Świadectwa energetyczne: Klucz do oszczędności i efektywności energetycznej
Taras, podest i zabudowa przydomowa
Przy podestach i tarasach największym problemem jest nie sam ciężar, ale praca drewna pod wpływem wilgoci i zmian temperatury. Dlatego węzeł musi mieć zapas, a łączniki powinny być odporne na warunki zewnętrzne. Jeżeli konstrukcja jest podniesiona nad gruntem, łatwiej zadbać o trwałość; jeśli ma kontakt z wilgocią od spodu, wymagania od razu rosną.
W tych trzech zastosowaniach najlepiej widać jedną rzecz: identyczny narożnik może wymagać zupełnie innego rozwiązania zależnie od tego, czy ma tylko utrzymać geometrię, czy przenieść realne obciążenie. I właśnie dlatego nie ma jednego uniwersalnego łącznika do wszystkiego.
Co wybieram, gdy węzeł ma pracować latami
Jeśli mam wybrać jedną zasadę nadrzędną, wybieram trwałość całego węzła, a nie samą siłę jednego łącznika. Dobrze zrobione połączenie prostopadłe ma czytelny układ sił, pewne oparcie i zabezpieczenie przed rozwarciem. W prostszych realizacjach wystarczy dokładny wymiar, odpowiedni łącznik, poprawne nawiercenie i ochrona przed wilgocią. To właśnie te cztery rzeczy najczęściej decydują, czy narożnik będzie stabilny po jednym sezonie, czy po wielu latach.
Gdy konstrukcja ma przenosić dach, strop, duży podest albo element nośny domu szkieletowego, nie opieram decyzji wyłącznie na marketowym kątowniku. W takich miejscach rozsądniej jest wybrać rozwiązanie z jasną nośnością albo skonsultować węzeł z konstruktorem. To nie jest nadmiar ostrożności - to po prostu tańsze niż poprawianie błędów po montażu.
Jeżeli chcesz, żeby prostopadły narożnik był naprawdę solidny, myśl o nim jak o małym układzie sił, a nie tylko o miejscu, w którym „coś trzeba skręcić”. W drewnie wygrywa dokładność, dobre dopasowanie i sensowny dobór okuć, a nie przypadkowa nadmiarowość materiału.
