Rozstaw strzemion w żelbecie nie jest jedną uniwersalną liczbą, bo inaczej pracuje ława fundamentowa, inaczej belka, a inaczej słup. W praktyce liczy się nie tylko sama odległość między strzemionami, ale też strefy podporowe, średnica prętów, otulina i to, czy element ma przenosić głównie zginanie, czy także ścinanie. Poniżej pokazuję konkretne widełki, najważniejsze zasady i błędy, które najczęściej wychodzą dopiero na budowie.
Najważniejsze liczby i zasady, które porządkują temat
- Ławy fundamentowe najczęściej zbroi się strzemionami co 20-30 cm, a na prostych odcinkach często co 25-30 cm.
- Belki i podciągi mają ograniczenie rzędu 0,75 d oraz 400 mm, a przy podporach strzemiona trzeba zagęścić.
- Słupy zwykle nie powinny przekraczać 400 mm rozstawu, a w węzłach i na zakładach rozstaw się zmniejsza nawet do około 150 mm.
- Średnica strzemion w typowych elementach to najczęściej fi 6 mm, a przy większych obciążeniach projekt może wymagać fi 8 mm.
- Ostateczny rozstaw zawsze wynika z projektu, a nie z przyzwyczajenia ekipy.
- Zbyt rzadkie strzemiona osłabiają element, a zbyt gęste utrudniają betonowanie i zagęszczanie mieszanki.
Najkrótsza odpowiedź brzmi: nie ma jednego rozstawu
Ja zawsze zaczynam od pytania, jaki to element konstrukcyjny. Ta sama ława, belka czy słup mają zupełnie inną pracę statyczną, więc nie da się uczciwie odpowiedzieć jedną liczbą dla całego domu. Najbezpieczniej patrzeć na widełki typowe dla danego elementu, a dopiero potem porównywać je z projektem i warunkami na budowie.
| Element | Typowy rozstaw | Gdzie zwykle się zagęszcza | Co kontrolować |
|---|---|---|---|
| Ława fundamentowa | 20-30 cm | Naroża, skrzyżowania, miejsca większych obciążeń | Otulina, szerokość ławy, możliwość wibrowania betonu |
| Wieniec | 20-25 cm | Naroża, połączenia, przerwy technologiczne | Ciągłość zbrojenia i prawidłowe zakotwienie |
| Belka lub podciąg | Do 0,75 d i maksymalnie 400 mm | Strefy podporowe i obszary większego ścinania | Rozstaw osiowy, średnicę strzemion i układ prętów głównych |
| Słup | Do 400 mm, a w strefach krytycznych znacznie ciaśniej | Węzły ze stropem lub belką, zakłady prętów | Stabilność szkieletu i ograniczenie wyboczenia prętów |
W praktyce oznacza to jedno: ten sam zapis o rozstawie może prowadzić do zupełnie innego układu w ławie niż w słupie. Dlatego dalej rozbijam temat na czynniki, które naprawdę zmieniają decyzję projektową.
Od czego naprawdę zależy rozstaw strzemion
Rozstaw nie bierze się z przyzwyczajenia wykonawcy ani z tego, co akurat „zawsze się robiło”. Patrzę na niego przez kilka filtrów naraz, bo dopiero ich suma mówi, czy strzemiona mają być rozłożone luźniej, czy ciaśniej.
- Rodzaj elementu - ława, belka, słup i wieniec pracują inaczej, więc nie wolno ich traktować jak jednego przypadku.
- Ścinanie - to siły próbujące przesunąć jedną część elementu względem drugiej. Im większe ścinanie, tym częściej strzemiona trzeba zagęścić.
- Wymiary przekroju - wysoki albo szeroki element zwykle pozwala na inny układ niż mały i smukły.
- Średnica oraz liczba prętów podłużnych - strzemiona mają utrzymać zbrojenie główne w miejscu i zabezpieczyć je przed wyboczeniem.
- Strefy zakładów i połączeń - tam, gdzie pręty są łączone na zakład, rozstaw z reguły się zmniejsza.
- Otulina betonowa - to warstwa betonu osłaniająca stal. Jeżeli zbrojenie jest zbyt gęste, łatwo ją zaburzyć.
- Możliwość poprawnego zagęszczenia betonu - przy zbyt małych odstępach mieszanka nie przejdzie swobodnie i zostaną pustki.
Ja mam prostą zasadę: jeśli projektant zagęszcza strzemiona, to zwykle nie po to, żeby „dać zapas”, tylko żeby w konkretnym miejscu element nie pracował na granicy bezpieczeństwa. Z tego powodu to, co sprawdza się w jednej części domu, nie musi działać w drugiej.
Jakie rozstawy najczęściej spotyka się w ławach i wieńcach
W ławach fundamentowych i wieńcach szuka się zwykle kompromisu między sztywnością a wygodą wykonania. Tu najczęściej spotyka się układ, który dobrze trzyma pręty główne, ale nie blokuje betonowania. W typowych domach jednorodzinnych to właśnie te elementy najczęściej odpowiadają na pytanie o praktyczny rozstaw strzemion.
Ława fundamentowa

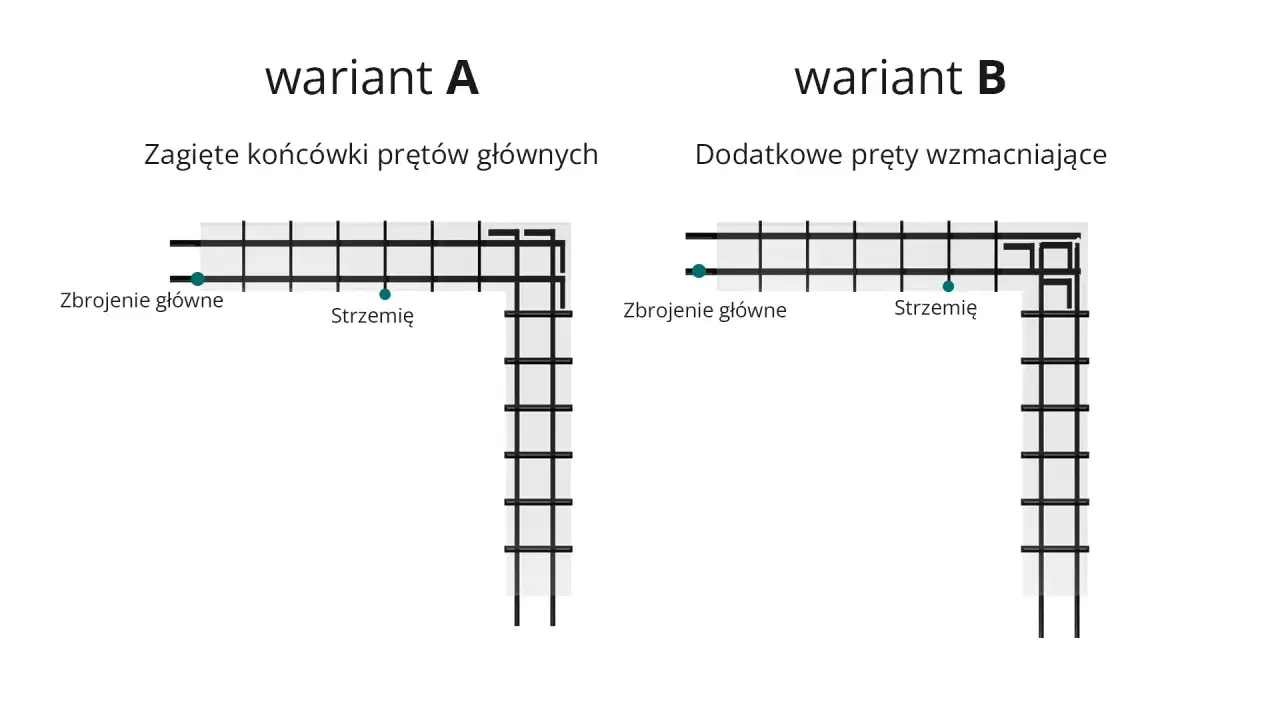

W ławach bardzo często stosuje się strzemiona co 20-30 cm, a na prostych odcinkach spotyka się rozstaw około 25-30 cm. Przy narożach, skrzyżowaniach ścian i miejscach większych obciążeń projektant zwykle każe układ zagęścić. To ważne, bo ława przenosi obciążenia na grunt i nie może pracować „na luzie”, zwłaszcza gdy podłoże nie jest idealnie jednorodne.
Wieniec
W wieńcach rozstaw jest zbliżony, zwykle w okolicach 20-25 cm, ale przy narożnikach i połączeniach z innymi elementami robi się ciaśniej. Taki detal nie wygląda spektakularnie, ale właśnie on pomaga utrzymać ciągłość obwodowego zbrojenia i ogranicza lokalne rysy. Ja traktuję wieńce jako miejsce, w którym oszczędzanie na strzemionach bardzo szybko mści się w pracy konstrukcji.
Jeśli chcesz zapamiętać tylko jedną rzecz z tej części, niech będzie to to: w ławach i wieńcach nie kopiujemy jednego rozstawu na całość, tylko dostosowujemy go do stref, w których rzeczywiście pojawia się większe obciążenie. To prowadzi prosto do belek, gdzie ta zasada jest jeszcze bardziej widoczna.
Belki i podciągi wymagają największej dyscypliny
W belkach strzemiona pracują głównie na ścinanie, czyli na siły, które próbują „rozciąć” element po skosie. Dlatego tu nie wystarczy wiedzieć, że rozstaw ma być „coś około 20 cm”. W belkach obowiązuje twardsza reguła: rozstaw nie powinien przekraczać 0,75 d ani 400 mm, gdzie d to efektywna wysokość przekroju.
Gdzie trzeba zagęścić układ
Najważniejsze są strefy przypodporowe. To właśnie tam belka najczęściej dostaje największe obciążenie i tam zagęszczenie strzemion robi największą różnicę. Przy podporach układ powinien być ciaśniejszy niż w środku przęsła, bo to tam najłatwiej o zarysowania ukośne i utratę nośności na ścinanie.
Przeczytaj również: Ile cementu na wylewkę? Oblicz dokładnie potrzebną ilość
Kiedy stosuje się strzemiona podwójne
Jeżeli belka ma więcej niż 350 mm szerokości, a w strefie rozciąganej znajduje się więcej niż trzy pręty, projekt może przewidywać strzemiona podwójne. To nie jest ozdobnik. W szerszym przekroju pojedyncze strzemiono gorzej stabilizuje pręty główne, a podczas betonowania łatwiej o ich przesunięcie.
W belkach naprawdę opłaca się trzymać projektu co do milimetra, bo właśnie tu najczęściej widać różnicę między poprawnym zbrojeniem a układem „na oko”. W słupach problem wygląda trochę inaczej, ale konsekwencje są równie poważne.
Słupy i strefy węzłowe trzymają się innych reguł
W słupach strzemiona mają nie tylko spinać pręty podłużne. One przede wszystkim ograniczają wyboczenie zbrojenia, poprawiają współpracę stali z betonem i pomagają przenosić siły w węzłach. Tu rozstaw nie powinien przekraczać najmniejszej z wartości wynikających z przekroju i liczby prętów, a jako praktyczny limit przyjmuje się 400 mm.
- 15 średnic prętów podłużnych - gdy stopień zbrojenia nie przekracza 3%.
- 10 średnic prętów podłużnych - gdy stopień zbrojenia jest większy niż 3%.
- mniejszy wymiar przekroju słupa - rozstaw nie może być większy niż sam bok lub średnica elementu.
- 400 mm - jako górny pułap, którego nie warto przekraczać.
W miejscach połączeń słupa z belką rozstaw z reguły się redukuje, a na długości zakładów prętów również trzeba go zmniejszyć. Jeśli przekrój jest duży albo prętów podłużnych jest dużo, projekt może wymagać strzemion podwójnych. W praktyce to właśnie słup najczęściej zdradza, czy ktoś naprawdę czytał projekt, czy tylko powielił schemat z poprzedniej budowy.
Skoro znasz już logikę rozmieszczania strzemion, zostaje ostatni etap: błędy wykonawcze, które najłatwiej psują nawet dobrze policzony detal.
Najczęstsze błędy, które psują nawet dobrze policowany detal
Widziałem już układy zbrojenia, które wyglądały poprawnie na kartce, a potem rozjeżdżały się na placu budowy przez kilka banalnych pomyłek. Większość z nich nie wynika ze złej woli, tylko z pośpiechu albo z traktowania strzemion jak elementu drugorzędnego.
- Jednakowy rozstaw wszędzie - bez zagęszczenia przy podporach, narożach i węzłach.
- Pomiar od krawędzi zamiast osi - przez to rzeczywisty rozstaw wychodzi inny niż w projekcie.
- Zbyt gęsty koszyk - beton nie przechodzi swobodnie i zostają pustki lub rakowatość.
- Zbyt rzadkie strzemiona - pręty główne nie są wystarczająco ustabilizowane.
- Źle dobrana średnica - przy większych obciążeniach fi 6 mm może nie wystarczyć.
- Ignorowanie zakładów i naroży - a to właśnie tam konstrukcja bywa najbardziej wrażliwa.
Ja patrzę na ten etap bardzo praktycznie: jeśli koszyk nie pozwala na poprawne ułożenie betonu i zachowanie otuliny, to jest źle zaprojektowany albo źle wykonany. Strzemiona mają pomagać konstrukcji, a nie utrudniać jej zalanie.
Co sprawdzić przed betonowaniem, żeby nie poprawiać zbrojenia po fakcie
Zanim beton przyjedzie na budowę, warto przejść przez krótką kontrolę. To zwykle oszczędza więcej czasu niż późniejsze poprawki, a przy zbrojeniu naprawdę nie ma sensu liczyć na to, że „beton sam wszystko przykryje”.
- Czy rozstaw jest wpisany osobno dla przęsła, podpory i stref węzłowych?
- Czy pierwsze strzemiona są faktycznie zagęszczone tam, gdzie wymaga tego projekt?
- Czy otulina betonowa została zachowana po obu stronach koszyka?
- Czy pręty podłużne nie przesuwają się przy wiązaniu i zachowują projektową geometrię?
- Czy jest miejsce na swobodne ułożenie i zawibrowanie mieszanki?
- Czy średnica strzemion odpowiada obciążeniu elementu, a nie tylko temu, co było pod ręką?
Jeżeli coś budzi wątpliwości, zatrzymuję zalewanie i wracam do projektu albo do konstruktora. W strzemionach najtańsza jest korekta przed betonem, a najdroższa - skuwanie już gotowego elementu.
