Schemat więźby dachowej nie jest dodatkiem do projektu, tylko instrukcją, od której zależą nośność dachu, wygoda poddasza i tempo prac na budowie. W praktyce dobry rysunek pokazuje nie tylko układ krokwi, ale też miejsca podpór, przekroje elementów i to, gdzie konstrukcja może ograniczać aranżację wnętrza. Poniżej rozkładam temat na prosty język, żeby łatwiej było ocenić, który układ ma sens w Twoim domu i na co uważać przed zamówieniem wykonania.
Najkrótsza droga do zrozumienia schematu dachu
- Najpierw sprawdza się rozpiętość, kąt dachu i funkcję poddasza. Od tego zależy, czy wystarczy prosty układ krokwiowy, czy potrzebny będzie bardziej złożony schemat.
- Więźba krokwiowa jest najprostsza, a jętkowa i płatwiowo-kleszczowa lepiej radzą sobie z większymi dachami i poddaszem użytkowym.
- Prefabrykowane wiązary skracają montaż, ale mniej wybaczają późne zmiany projektu.
- Na schemacie trzeba szukać podpór, połączeń i kolizji z instalacjami. Sama geometria dachu to za mało.
- Najdroższe są błędy projektowe, nie sam materiał. Poprawki po wykonaniu konstrukcji kosztują więcej niż dokładny projekt na starcie.

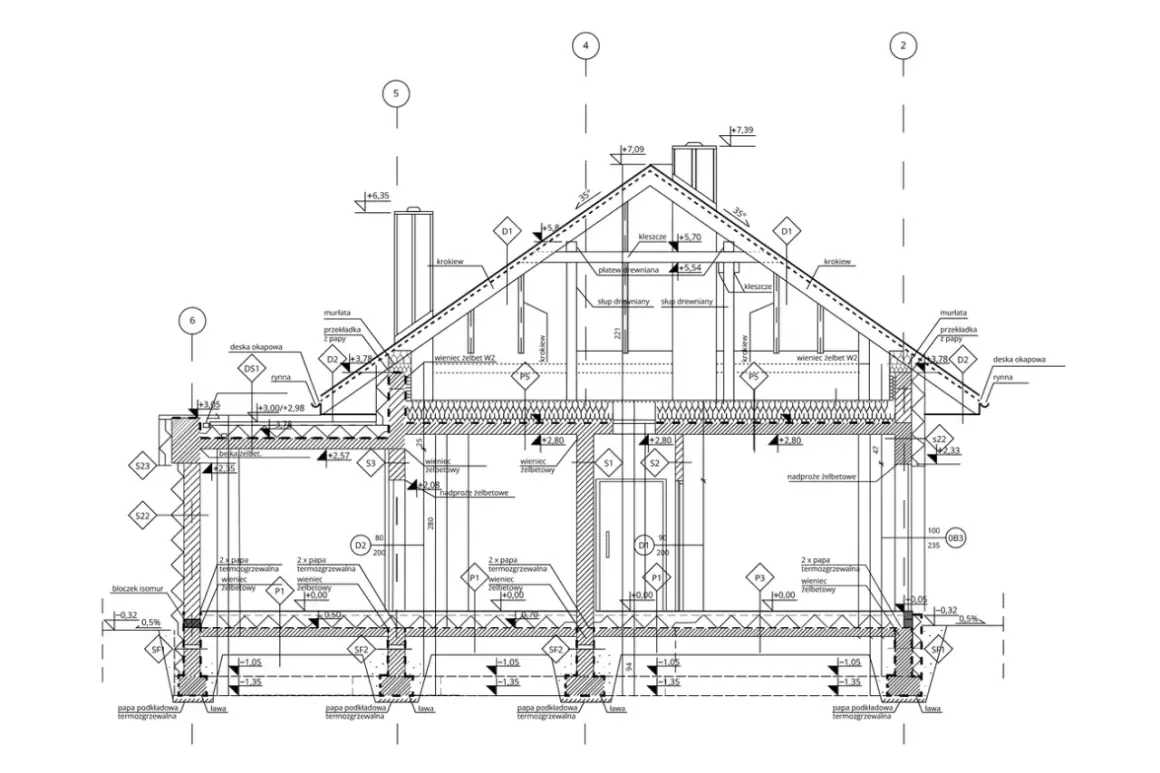

Jak czytać schemat więźby dachowej bez wchodzenia w żargon
Gdy patrzę na schemat więźby, zaczynam od trzech pytań: gdzie dach jest podparty, jak rozchodzą się siły i czy układ nie zabiera zbyt dużo przestrzeni. To ważniejsze niż sama estetyka rysunku. W dobrze przygotowanej dokumentacji powinny być widoczne nie tylko krokwie, ale też przekroje, wymiary, punkty oparcia i zestawienie elementów.
Najczęściej pojawiają się tam takie elementy jak:
- murłata - pozioma belka kotwiona w ścianie, na której opierają się krokwie,
- krokiew - główny element nośny połaci dachowej,
- jętka - poziomy element łączący parę krokwi i usztywniający układ,
- płatew - belka podpierająca krokwie w wyższej części konstrukcji,
- słup - pionowe podparcie przenoszące obciążenia na niższe części budynku,
- kleszcze - elementy obejmujące i spinające słup z innymi częściami więźby,
- miecz - ukośne usztywnienie poprawiające stateczność dachu,
- kalenica - najwyższa linia dachu, w której spotykają się połacie,
- wiatrownica - usztywnienie chroniące konstrukcję przed odkształceniami od wiatru.
Jeśli schemat pokazuje tylko ogólny zarys bez podpór, rozstawów i przekrojów, to nadal jest szkic, a nie realna podstawa do budowy. Właśnie dlatego przy ocenie dachu patrzę nie na jeden rysunek, ale na cały zestaw: rzut, przekrój i opis techniczny. Kiedy już wiesz, co oznaczają linie i podpory, łatwiej porównać same układy konstrukcyjne.

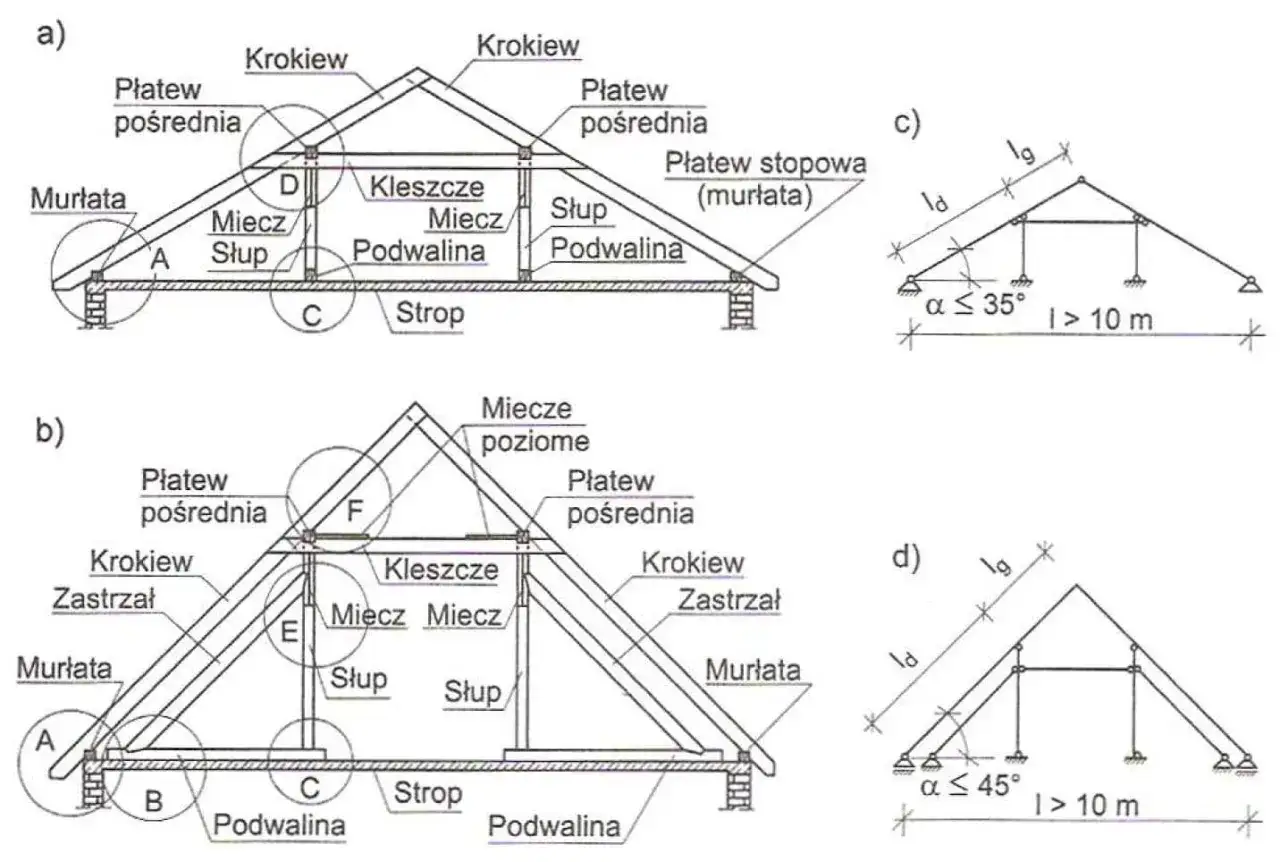

Który układ widać najczęściej na schematach
W praktyce schematy więźby dachowej najczęściej pokazują kilka powtarzalnych układów. Różnią się one nie tylko wyglądem, ale też sposobem przenoszenia obciążeń, ilością podpór i tym, ile miejsca zostaje pod połacią.
| Typ więźby | Typowa rozpiętość | Gdzie się sprawdza | Mocne strony | Ograniczenia |
|---|---|---|---|---|
| krokwiowa | do ok. 6 m | małe, proste dachy bez wymagającego poddasza | mało elementów, prosty montaż, niższy koszt robocizny | słabiej pracuje przy większej rozpiętości |
| krokwiowo-jętkowa | około 6-9 m | domy z poddaszem, dachy dwuspadowe o średniej skali | lepsza sztywność i więcej możliwości niż przy samej krokwiowej | jętka może wchodzić w strefę użytkową poddasza |
| płatwiowo-kleszczowa | najczęściej 9-12 m, czasem więcej | większe i bardziej złożone dachy | duża nośność, wysoka elastyczność projektowa | więcej podpór i większa złożoność wykonania |
| prefabrykowane wiązary | zależnie od systemu i projektu | gdy liczy się szybki montaż i powtarzalność | krótki czas budowy, wysoka dokładność, mało pracy na miejscu | mniejsza swoboda późnych zmian i adaptacji |
Różnica między tymi układami nie sprowadza się do tego, który wygląda prościej na papierze. Liczy się ciężar pokrycia, strefa śniegowa, planowane ocieplenie i to, czy pod dachem ma powstać normalne poddasze, czy tylko przestrzeń techniczna. Sam typ więźby to dopiero połowa decyzji, bo równie ważne jest to, jak dach ma pracować z budynkiem.
Jak dobrać konstrukcję do rozpiętości i poddasza
Ja zwykle zaczynam od funkcji, a dopiero później od samego kształtu połaci. Inaczej projektuje się dach nad małym domem z nieużytkowym strychem, a inaczej nad bryłą, w której poddasze ma być pełnowartościową częścią mieszkalną.
- Prosty dach i niski budżet - najczęściej wygrywa więźba krokwiowa albo prefabrykowane wiązary.
- Poddasze użytkowe - sens ma układ krokwiowo-jętkowy albo płatwiowo-kleszczowy, bo łatwiej uzyskać dobrą wysokość i funkcjonalny układ pomieszczeń.
- Większa rozpiętość - tu zwykle lepiej pracuje więźba płatwiowo-kleszczowa, bo lepiej rozkłada obciążenia.
- Szybka realizacja - prefabrykowane wiązary skracają montaż i ograniczają liczbę prac ciesielskich na placu budowy.
Warto też pamiętać o jednym, o czym inwestorzy często zapominają: to nie jest wybór wyłącznie estetyczny. Jeśli przewidujesz ciężkie pokrycie, kilka okien dachowych, komin, rekuperację albo fotowoltaikę, schemat musi to uwzględniać już na starcie. Wtedy decyzja nie brzmi „co ładniej wygląda”, tylko „co zapewni stabilny dach i rozsądne wykorzystanie przestrzeni”.
Gdy ten etap jest dobrze przemyślany, łatwiej przejść do kolejnego kroku, czyli wyłapania błędów, które najczęściej psują nawet niezły projekt.
Najczęstsze błędy, które wychodzą już na rysunku
Na papierze więźba może wyglądać poprawnie, ale w praktyce kilka niedopatrzeń potrafi skomplikować całą budowę. Najczęściej widzę powtarzające się błędy, które później odbijają się na kosztach, czasie i wygodzie użytkowania.
- Za mało miejsca na izolację - elementy konstrukcyjne są tak rozmieszczone, że ocieplenie trzeba wciskać na siłę, a to zwiększa ryzyko mostków cieplnych.
- Złe usytuowanie podpór - słupy lub kleszcze trafiają tam, gdzie miała stanąć szafa, łóżko albo przejście, więc poddasze traci funkcjonalność.
- Pominięcie ciężaru pokrycia - dachówka ceramiczna, betonowa i blachodachówka nie obciążają konstrukcji tak samo.
- Brak koordynacji z instalacjami - na schemacie nie ma miejsca na przewody, kanały wentylacyjne, kominy czy prowadzenie instalacji PV.
- Zbyt optymistyczne założenie co do rozpiętości - projekt „na oko” wygląda lekko, ale po zsumowaniu obciążeń okazuje się zbyt ambitny.
- Nieczytelne detale połączeń - bez wyraźnych styków i zakotwień wykonawca musi dopowiadać sobie rozwiązania, a to zawsze zwiększa ryzyko pomyłki.
Z mojej perspektywy szczególnie kosztowne są te błędy, które nie wyglądają groźnie na etapie rysunku. Dopiero po montażu wychodzi, że konstrukcja ogranicza ocieplenie, utrudnia prowadzenie instalacji albo zabiera połowę sensownej przestrzeni pod dachem. Dlatego przed zamówieniem projektu warto przejść przez prostą listę kontrolną, zamiast opierać się na jednym rzucie z katalogu.
Co sprawdzić przed zamówieniem projektu lub montażu
Jeżeli chcesz uniknąć przeróbek, przed akceptacją projektu sprawdź kilka konkretów. To niewielki wysiłek, a bardzo często ratuje budżet i nerwy na budowie.
- Rozpiętość między ścianami nośnymi - od niej zależy, czy w ogóle ma sens prosty układ krokwiowy.
- Kąt nachylenia dachu - wpływa na proporcje całej konstrukcji i na to, ile przestrzeni zostaje pod połacią.
- Rodzaj pokrycia - cięższe pokrycie zwykle wymaga mocniejszego i lepiej policzonego układu.
- Funkcja poddasza - inne wymagania ma strych techniczny, a inne pełnoprawne pokoje.
- Plan instalacji - okna dachowe, rekuperacja, kominy, przewody elektryczne i fotowoltaika powinny być znane zanim drewno trafi na budowę.
- Materiał i jego klasa - w praktyce bardzo często spotyka się drewno konstrukcyjne klasy C24, czyli materiał o określonej wytrzymałości i przewidywalnych parametrach.
- Kompletność dokumentacji - szukaj rzutu, przekroju, zestawienia elementów i detali połączeń, a nie tylko ogólnego szkicu.
Jeśli projekt ma być naprawdę użyteczny, powinien też uwzględniać lokalne obciążenia śniegiem i wiatrem oraz sposób zakotwienia konstrukcji w ścianach i stropie. Właśnie takie detale decydują, czy dach będzie później pracował stabilnie, czy zacznie sprawiać kłopoty przy pierwszej większej modernizacji. Gdy te punkty są dopięte, konstrukcja zwykle sprawdza się nie tylko na papierze, ale też w trakcie montażu i późniejszej eksploatacji.
Dlaczego dobry rysunek oszczędza więcej niż samo drewno
Największa oszczędność w dachu nie bierze się z tego, że zamówi się mniej materiału. Częściej wynika z tego, że projekt jest spójny, wykonawca nie musi improwizować, a kolejne branże nie przeszkadzają sobie nawzajem. To dlatego dobry schemat więźby od razu porządkuje pracę cieśli, dekarza, instalatora i ekipę od ocieplenia.
Jeśli miałbym wskazać jeden nawyk, który naprawdę pomaga inwestorowi, to byłoby dokładne porównanie układu konstrukcyjnego z tym, jak dach ma być używany na co dzień. Schemat ma nie tylko dźwigać pokrycie, ale też zostawić miejsce na sensowne poddasze, izolację i instalacje. Kiedy to się zgadza, dach przestaje być problemem, a staje się przewidywalnym elementem całego domu.
