W drewnie liczy się nie tylko gatunek i przekrój elementu, ale przede wszystkim sposób, w jaki został on połączony z resztą konstrukcji. Tradycyjne połączenia ciesielskie wciąż mają znaczenie tam, gdzie ważna jest trwałość, estetyka, możliwość naprawy i zgodność z historycznym charakterem obiektu. Poniżej pokazuję, kiedy takie złącza mają sens, jakie są ich najważniejsze odmiany, jak dobrać je do konkretnego elementu oraz czego unikać, żeby drewno nie straciło nośności po pierwszym sezonie pracy.
Najważniejsze jest dopasowanie złącza do sił, które ma przenieść
- Wrąb, czop, zacios i nakładka działają inaczej, więc nie są wymienne.
- Przy konstrukcjach nośnych kluczowe są: kierunek obciążenia, wilgotność drewna i precyzja trasowania.
- Jaskółczy ogon daje bardzo dobre blokowanie, ale wymaga większej dokładności niż prosty wrąb.
- W nowych realizacjach metalowe łączniki zwykle są szybsze, a tradycyjne złącza częściej wybiera się w renowacji i projektach widocznych.
- Najczęstszy błąd to zbyt mokre drewno albo niedokładnie wykonane gniazdo.
W praktyce zaczynam od jednej prostej rzeczy: pytam, jakie siły ma przenieść dane połączenie. Dopiero potem wybieram detal, bo inaczej łatwo pomylić efektowny kształt z rozwiązaniem, które naprawdę pracuje w konstrukcji. To rozróżnienie od razu porządkuje temat i pokazuje, dlaczego nie każde ciesielskie złącze nadaje się do każdego zadania.
Co kryje się za tymi złączami i gdzie się je stosuje
To połączenia wykonywane przez nacięcia, wcięcia, czopy, nakładki i zaciosy, często bez polegania wyłącznie na metalowych łącznikach. Historycznie pozwalały łączyć belki, słupy, krokwie i rygle tak, by konstrukcja pracowała razem z drewnem, a nie przeciwko niemu.
Dziś spotykam je głównie w renowacji zabytków, domach drewnianych, altanach, pergolach i projektach, w których drewno ma pozostać widoczne. W nowym budownictwie wybiera się je wtedy, gdy inwestor chce naturalnego wyglądu albo gdy projekt świadomie nawiązuje do tradycyjnej więźby. To ważne, bo takie połączenie ma sens tylko wtedy, gdy pasuje do obciążenia, sposobu pracy drewna i założeń całej konstrukcji.
Jeśli połączenie ma przenosić większe siły, nie wystarczy ładny detal. Wtedy trzeba już rozróżniać konkretne typy złączy i ich ograniczenia, a to najlepiej widać na prostym zestawieniu.

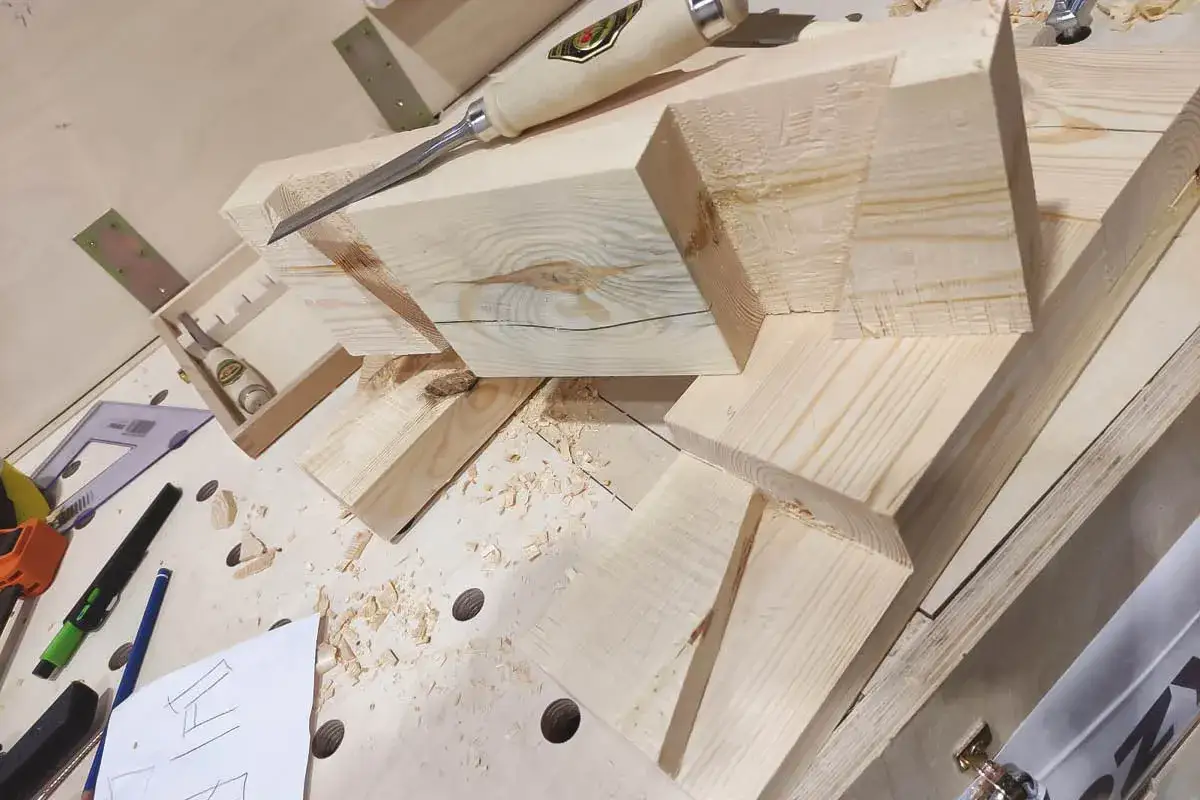

Najważniejsze rodzaje złączy, które warto rozróżniać
| Rodzaj złącza | Najlepsze zastosowanie | Dlaczego działa | Na co uważać |
|---|---|---|---|
| Wrąb prosty | Belki łączone pod kątem prostym lub ukośnie, zwłaszcza tam, gdzie potrzebne jest oparcie | Jest prosty do wykonania i czytelny konstrukcyjnie | Osłabia przekrój, więc zwykle wymaga dodatkowego zabezpieczenia przed rozciąganiem |
| Czop i gniazdo | Słup z belką, murłatą, oczepem albo innym elementem, który ma dobrze ustalić geometrię | Dobrze przenosi ściskanie i stabilizuje węzeł | Wymaga bardzo dokładnego dopasowania i nie lubi niedokładnego trasowania |
| Zacios | Krokiew na murłacie lub płatwi, czyli tam, gdzie potrzebne jest pewne oparcie | Jest szybki, praktyczny i dobrze „siada” w więźbie | Nie wolno wycinać zbyt dużo materiału, bo łatwo osłabić krokiew |
| Nakładka | Łączenie elementów w jednej płaszczyźnie, także w starszych wiązaniach dachowych | Jest prosta i historycznie bardzo częsta | Zwykle daje mniejszą nośność niż dobrze wykonany czop |
| Jaskółczy ogon | Miejsca, w których liczy się blokowanie przed rozsunięciem, szczególnie przy bardziej wymagających węzłach | Sam się klinuje i bardzo trudno go rozsunąć po złożeniu | Różnica 2-3 mm potrafi zepsuć dopasowanie i doprowadzić do pęknięcia przy wciskaniu |
Jeśli miałbym wskazać trzy najczęściej mylone rozwiązania, to byłyby wrąb, zacios i czop. Dla laika wyglądają podobnie, ale w konstrukcji pracują zupełnie inaczej, dlatego przed cięciem zawsze warto ustalić, czy detal ma przede wszystkim podpierać, blokować czy łączyć w jednej osi.
Jak dobrać właściwe połączenie do konkretnego elementu
Ja zaczynam od kierunku sił: ściskania, rozciągania i ścinania. Ściskanie to nacisk elementów na siebie, rozciąganie to próba ich rozerwania, a ścinanie to przesuwanie się jednej części względem drugiej. To właśnie te trzy zjawiska decydują, czy węzeł będzie stabilny, czy zacznie się rozchodzić po kilku miesiącach pracy konstrukcji.
- Belka na belkę - najczęściej sprawdza się nakładka albo odpowiednio zaprojektowane połączenie czołowe, jeśli trzeba wydłużyć element.
- Słup z belką - zwykle lepiej działa czop i gniazdo, bo dobrze ustawia geometrię i przenosi naciski.
- Krokiew na murłatę lub płatew - najpraktyczniejszy bywa zacios, bo daje pewne oparcie i nie komplikuje pracy więźby.
- Element skośny z elementem głównym - tu wchodzi w grę wrąb albo bardziej złożony detal blokujący, jeśli trzeba ograniczyć rozsuwanie.
- Połączenie, które ma być widoczne - można świadomie wybrać detal bardziej dekoracyjny, ale bez poświęcania nośności na rzecz samego wyglądu.
Przy elementach nośnych nie zgaduję z doświadczenia, tylko sprawdzam założenia projektu i obciążenia. W prostych realizacjach to często wystarcza, ale przy większej rozpiętości, cięższej więźbie albo nietypowym układzie belek lepiej oprzeć się na obliczeniach i konsultacji z konstruktorem. Dzięki temu detal nie jest tylko ładny, ale rzeczywiście działa.
Gdy wiem już, który rodzaj ma sens, przechodzę do wykonania. I właśnie tu najłatwiej popełnić błędy, które na papierze wyglądają niegroźnie, a w drewnie kończą się szczeliną albo pęknięciem.
Jak wykonać je poprawnie krok po kroku
W praktyce liczy się porządek pracy. Do precyzyjnego wycięcia wrębów używam piły ręcznej o drobnych zębach albo piły szablastej, a gniazda oczyszczam dłutem ciesielskim. Przy takich pracach przydają się dłuta o kilku szerokościach, mniej więcej od 12 do 40 mm, bo jedno narzędzie rzadko załatwia cały detal.
- Wybieram drewno sezonowane i sprawdzam, czy jego wilgotność pasuje do warunków, w których konstrukcja będzie pracować.
- Trasuję złącze na obu elementach, używając kątownika stolarskiego i cyrkla kreślarskiego.
- Robię próbne dopasowanie „na sucho”, zanim cokolwiek dobiję na siłę.
- Docinam elementy i oczyszczam gniazda dłutem, nie zdejmując więcej materiału, niż trzeba.
- Kontroluję przyleganie powierzchni i poprawiam tylko miejsca rzeczywiście wymagające korekty.
- Zabezpieczam połączenie kołkiem drewnianym, śrubą albo innym łącznikiem, jeśli tak przewiduje projekt.
Przy jaskółczym ogonie dokładność ma szczególne znaczenie. Jeśli wciśniesz element na siłę, łatwo rozszczepisz drewno albo zrobisz połączenie, które wygląda dobrze tylko przed obciążeniem. W większych elementach pomaga też poziomica laserowa, bo ułatwia przeniesienie wymiarów i kontrolę geometrii.
To prowadzi do ważnej praktycznej kwestii: nawet najlepsze wykonanie nie zawsze oznacza, że tradycyjny detal będzie najlepszym wyborem w każdej sytuacji. Czasem warto postawić na klasykę, a czasem lepiej wybrać nowocześniejsze rozwiązanie.
Kiedy tradycyjne połączenia ciesielskie mają sens
Najbardziej cenię je tam, gdzie ważna jest historia konstrukcji, widoczna estetyka drewna i możliwość ręcznego dopasowania detalu. W renowacji starych więźb, przy rekonstrukcjach i w budynkach o wyraźnie rzemieślniczym charakterze taki sposób łączenia bywa nie tylko uzasadniony, ale wręcz pożądany.
Sprawdza się też w mniejszych obiektach ogrodowych, w altanach, w pergolach i w projektach, które mają wyglądać lekko, naturalnie i „uczciwie” konstrukcyjnie. Jeśli połączenie ma być widoczne, tradycyjny detal daje dużo lepszy efekt niż przypadkowy zestaw stalowych łączników. Z kolei w budownictwie seryjnym, przy presji czasu i w miejscach o dużych obciążeniach, metalowe łączniki zwykle wygrywają prostotą i przewidywalnością.
Warto też pamiętać, że tradycyjne złącza są z reguły bardziej pracochłonne i zwykle mniej nośne niż dobrze dobrane rozwiązania stalowe. To nie jest wada sama w sobie, tylko uczciwe ograniczenie. Jeżeli projekt wymaga szybkości, powtarzalności i bardzo wysokiej rezerwy wytrzymałości, lepiej od razu przewidzieć nowoczesne łączniki, a tradycyjny detal zostawić tam, gdzie naprawdę wnosi wartość.
Jeśli jednak coś zaczyna się psuć, winny bywa zwykle nie sam wybór złącza, tylko niedbałe wykonanie albo zły stan drewna.
Co najczęściej psuje trwałość i jak tego uniknąć
- Zbyt mokre drewno - po wyschnięciu kurczy się, a połączenie zaczyna się luzować.
- Za głębokie nacięcie - osłabia przekrój bardziej, niż wydaje się na etapie trasowania.
- Wymuszanie dopasowania - uderzanie na siłę często kończy się pęknięciem przy włóknach lub rozszczepieniem gniazda.
- Zła orientacja włókien - jeśli źle zaplanujesz kierunek cięcia, drewno będzie pracowało przeciwko połączeniu.
- Brak dodatkowego zabezpieczenia - część złączy wymaga kołka, śruby albo innego blokowania przed rozciąganiem.
- Pominięcie ochrony przed wilgocią - szczególnie na zewnątrz warto zadbać o odpływ wody i brak miejsc, w których wilgoć może stać w złączu.
Ja zawsze sprawdzam też, czy połączenie da się w przyszłości skontrolować i naprawić. W konstrukcji drewnianej to ma znaczenie większe, niż wielu osobom się wydaje, bo drewno pracuje wraz z sezonami, a nie raz na zawsze w chwili montażu. Dobrze zaprojektowany detal nie powinien walczyć z tym ruchem, tylko go bezpiecznie przyjąć.
Gdy pilnujesz tych kilku rzeczy, tradycyjny detal zaczyna działać tak, jak powinien: cicho, stabilnie i bez zbędnych niespodzianek.
Co zapamiętać przed pierwszym cięciem
Najlepiej działają nie te złącza, które wyglądają najbardziej efektownie, ale te, które najczytelniej przenoszą konkretne siły i zostały wykonane najdokładniej. W praktyce prosty wrąb lub dobrze dopasowany czop często dają lepszy efekt niż złożony detal zrobiony byle jak.
Przed cięciem sprawdzam trzy rzeczy: kierunek obciążenia, stan drewna i to, czy połączenie ma być widoczne, naprawialne oraz zgodne z projektem. Jeśli którykolwiek z tych punktów budzi wątpliwość, lepiej skonsultować detal z konstruktorem albo doświadczonym cieślą niż poprawiać go później na gotowej konstrukcji.
