Dokładny rysunek więźby dachowej oszczędza sporo kosztów, nerwów i nieporozumień na budowie. Pokazuje nie tylko kształt dachu, ale też to, jak przenoszone są obciążenia, gdzie leżą podpory i które połączenia trzeba rozrysować bardzo precyzyjnie. Poniżej rozbieram ten temat na praktyczne części: od odczytania schematu, przez rodzaje drewnianych konstrukcji, aż po błędy, które najczęściej wychodzą dopiero w trakcie montażu.
Najpierw odczytaj układ nośny, potem detale połączeń i zestawienie drewna
- Rysunek więźby powinien pokazywać rzut, przekrój, widoki pomocnicze i detale węzłów, a nie tylko ogólny kształt dachu.
- Krokwiowa, jętkowa, płatwiowo-kleszczowa i prefabrykowane wiązary różnią się nie tylko wyglądem, ale też zakresem zastosowania i ilością miejsca na poddaszu.
- Najważniejsze na schemacie są murłaty, krokwie, jętki, płatwie, słupy, kleszcze, wiatrownice oraz sposób ich łączenia.
- Dobry komplet dokumentacji powinien zawierać wymiary, klasę drewna, rozstaw elementów, stężenia i detale łączników.
- Zmiana pokrycia z lekkiego na ciężkie bez przeliczenia konstrukcji to jeden z najgroźniejszych błędów.

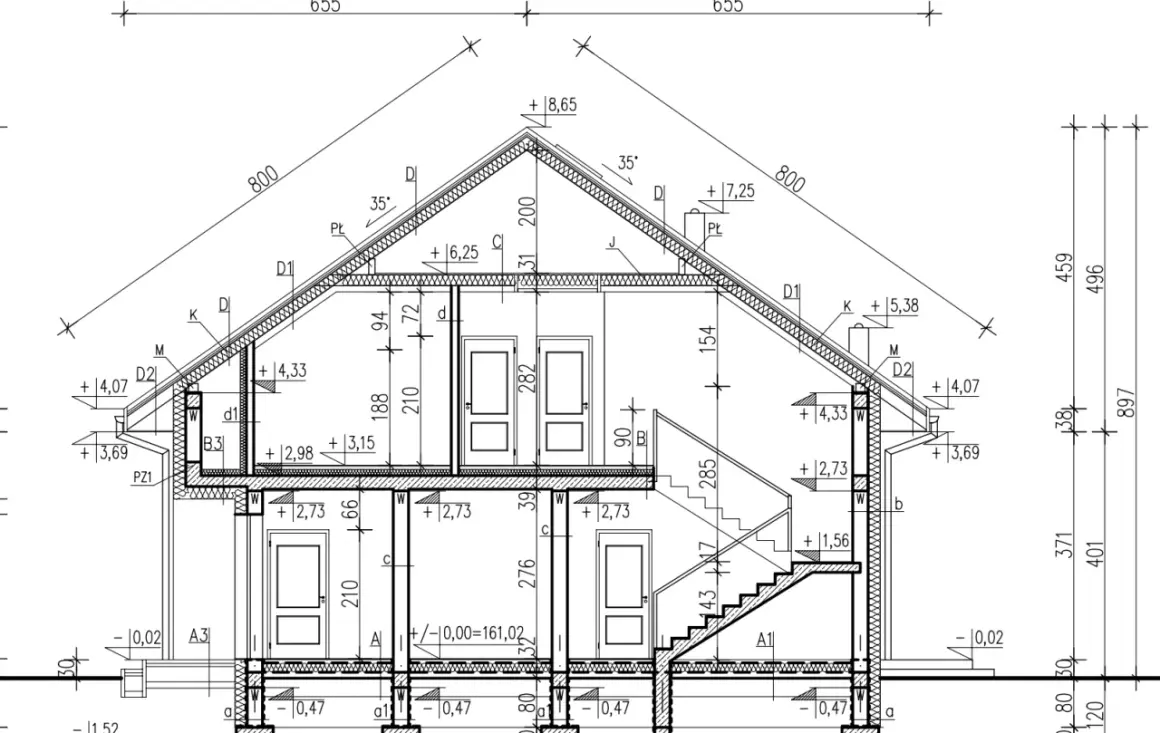

Co naprawdę pokazuje rysunek drewnianej konstrukcji dachu
W praktyce dobry rysunek więźby nie jest ozdobą projektu, tylko instrukcją działania. Ma mi odpowiedzieć na trzy pytania: co niesie obciążenie, na czym elementy są podparte i jak mają zostać połączone. Jeśli na schemacie widać tylko ładny trójkąt dachu, to wciąż za mało, żeby bezpiecznie zamawiać materiał i zaczynać montaż.
| Rodzaj widoku | Co pokazuje | Po co go czytać |
|---|---|---|
| Rzut z góry | Układ krokwi, płatwi, słupów, ścianek kolankowych i stężeń | Pomaga sprawdzić, czy konstrukcja jest logicznie rozłożona na całej połaci |
| Przekrój poprzeczny | Nachylenie połaci, wysokość dachu, oparcie na murłacie i podporach | Najlepiej pokazuje, jak dach pracuje w pionie |
| Widok boczny | Relację między krokwiami, jętką, kalenicą i elementami usztywniającymi | Ułatwia ocenę, czy poddasze pozostaje użytkowe i czy konstrukcja nie zabiera zbyt dużo miejsca |
| Detal połączenia | Węzły ciesielskie, łączniki, śruby, gwoździe, płytki, kotwy | Bez tego cieśla musi zgadywać, a zgadywanie w konstrukcji nośnej to zły pomysł |
| Zestawienie elementów | Numery, długości, przekroje i ilości poszczególnych części | Ułatwia zamówienie drewna i ogranicza odpady na budowie |
W dobrych projektach ogólny rysunek bywa uproszczony, a detale połączeń pokazuje się w większej skali - często 1:20, 1:10 albo 1:5. Sama bryła dachu to za mało; jeśli nie widzę opisu węzłów, nie traktuję dokumentacji jako gotowej do realizacji. Z takiego odczytu łatwo przejść do kolejnego kroku, czyli do rozpoznania samego typu więźby.
Najczęstsze układy więźby i jak wyglądają na schematach
Na rynku najczęściej spotykam kilka powtarzalnych układów. Różnią się one nie tylko wyglądem, ale przede wszystkim tym, jak przenoszą obciążenia i ile miejsca zostawiają pod dachem. Właśnie dlatego nie ma jednego uniwersalnego rozwiązania dla każdego domu.
| Typ konstrukcji | Kiedy ma sens | Jak wygląda na rysunku | Co to oznacza dla inwestora |
|---|---|---|---|
| Krokwiowa | Przy prostych dachach i mniejszych rozpiętościach | Najprostszy układ, w którym krokwie opierają się na murłacie i w kalenicy | Mniej elementów, prostszy montaż, ale też mniejsze możliwości przy dużych rozpiętościach |
| Jętkowa | Gdy potrzebna jest większa sztywność i sensowne poddasze | Między parami krokwi pojawia się jętka, czyli poziomy element usztywniający | Daje lepszą stabilność i zwykle bardziej praktyczne poddasze niż układ bardzo prosty |
| Krokwiowo-jętkowa | Jako kompromis między prostotą a sztywnością | Widać połączenie cech obu wcześniejszych układów | To rozwiązanie rozsądne, gdy dach nie jest skrajnie prosty ani bardzo rozbudowany |
| Płatwiowo-kleszczowa | Przy większych dachach i większych obciążeniach | W schemacie pojawiają się słupy, płatwie i kleszcze obejmujące elementy z obu stron | To bardziej rozbudowany układ, ale daje dużą nośność i dobrą kontrolę nad pracą konstrukcji |
| Prefabrykowane wiązary kratowe | Gdy liczy się szybkość montażu i powtarzalność | Powtarzalne trójkąty lub kratownice, zwykle projektowane seryjnie | Świetne rozwiązanie przy prostszych programach funkcjonalnych, często kosztem pełnego poddasza użytkowego |
Orientacyjnie krokwiowa pojawia się przy prostszych dachach i mniejszych rozpiętościach, jętkowa przy większych, a płatwiowo-kleszczowa wtedy, gdy konstrukcja musi przenieść więcej i robi się naprawdę szeroka. W praktyce to projektant decyduje, a nie sam schemat z internetu. Dla mnie najważniejsze jest jedno: z rysunku ma być od razu widać, dlaczego wybrano właśnie taki układ, a nie inny. To prowadzi prosto do pytania o czytanie projektu krok po kroku.
Jak czytać rysunek krok po kroku przed zamówieniem drewna
Gdy analizuję dokumentację dachu, zaczynam od podstaw. Najpierw sprawdzam geometrię, potem nośność, a dopiero na końcu estetykę schematu. Taka kolejność oszczędza mnóstwo błędów, bo ładny rysunek jeszcze niczego nie gwarantuje.
- Sprawdzam skalę i komplet widoków. Rzut, przekrój i detale muszą tworzyć jedną całość, a nie trzy oderwane od siebie obrazki.
- Odczytuję kierunek spadku i kąt nachylenia połaci. To od tego zależy, jak pracują krokwie i gdzie trafia śnieg oraz wiatr.
- Identyfikuję elementy nośne. Murłata to belka oparta na murze lub wieńcu, krokwie tworzą pochyły szkielet, jętka łączy przeciwległe krokwie, płatew je podpierająca, a kleszcze i miecze usztywniają układ.
- Sprawdzam przekroje drewna. W praktyce często spotyka się elementy rzędu 7 x 14 cm lub 8 x 16 cm, ale to zawsze zależy od obliczeń, a nie od przyzwyczajenia wykonawcy.
- Oglądam połączenia. Jeśli detale nie pokazują, czy użyto złączy ciesielskich, śrub, gwoździ konstrukcyjnych albo okuć stalowych, dokumentacja jest niepełna.
- Porównuję rysunek z zestawieniem elementów. Jeśli numeracja się nie zgadza, łatwo zamówić złą długość albo pomylić ilość sztuk.
W tym miejscu często wychodzi też kwestia stref obciążenia śniegiem i wiatrem. Dach w Polsce nie jest obciążany tak samo w każdej lokalizacji, więc przepisanie schematu z innego domu bez przeliczenia to skrót, który kończy się kosztowną korektą. Jeśli dokumentacja jest poprawna, kolejnym krokiem jest sprawdzenie, czy zawiera wszystkie dane wykonawcze, a nie tylko ogólną geometrię.
Jakie dane muszą znaleźć się w dokumentacji, żeby cieśla nie zgadywał
W praktyce dobra dokumentacja dachu drewnianego działa jak instrukcja montażu. Im mniej domysłów zostawia, tym mniejsze ryzyko, że na budowie ktoś „poprawi” projekt pod własne przyzwyczajenia. Ja zawsze patrzę, czy projekt odpowiada na pytania wykonawcy zanim ten zdąży je zadać.
| Element dokumentacji | Co powinno być opisane | Dlaczego to ważne |
|---|---|---|
| Geometria dachu | Rozpiętość, kąty połaci, wysokość ścianki kolankowej, okapy | Bez tego nie da się poprawnie ustawić konstrukcji i dopasować cięć |
| Drewno konstrukcyjne | Klasa wytrzymałości, najczęściej C24, a w uzasadnionych przypadkach wyższa | To decyduje o nośności i powtarzalności elementów |
| Przekroje i długości | Wymiary każdej krokwi, jętki, płatwi, słupa czy zastrzału | Bez tego nie ma poprawnego zamówienia materiału |
| Łączenia | Rodzaj łączników, liczba gwoździ lub wkrętów, śruby, kotwy, płytki, złącza ciesielskie | Połączenie bywa słabszym punktem całej konstrukcji, jeśli nie jest opisane precyzyjnie |
| Stężenia | Wiatrownice, krzyżulce, usztywnienia podłużne | To one ograniczają skręcanie i „pracę” całego dachu pod wpływem wiatru |
| Zestawienie materiałowe | Numeracja, ilości, długości, przekroje i ewentualne uwagi montażowe | Ułatwia logistykę i zmniejsza odpady na budowie |
| Założenia obciążeniowe | Rodzaj pokrycia, strefa śniegowa, strefa wiatrowa, ciężar warstw dachu | Zmiana pokrycia z lekkiego na ciężkie bez przeliczenia może całkowicie zmienić pracę więźby |
Jeśli projekt zakłada lekką blachę, a inwestor chce jednak dachówkę ceramiczną, nie traktuję tego jako drobnej korekty. To zmiana obciążenia, a więc potencjalnie również przekrojów, rozstawów i sposobu podparcia. Właśnie dlatego dokumentacja musi być kompletna już na etapie czytania rysunku, a nie dopiero przy rozładunku drewna.
Najczęstsze błędy, które wychodzą dopiero po montażu
Najdroższe pomyłki zwykle nie wynikają z wielkiej awarii, tylko z drobnego niedopatrzenia na etapie rysunku albo zamówienia. To dlatego tak mocno naciskam na detale. Dobrze rozrysowany dach nie zostawia miejsca na „jakoś to będzie”.
- Brak detalu murłaty i kotew. Jeśli nie wiadomo, jak murłata ma być zakotwiona do wieńca, osłabia się cały styk dachu ze ścianą.
- Zbyt ogólne połączenia węzłów. Rysunek bez informacji o łącznikach wygląda dobrze, ale na budowie zostawia za dużo interpretacji.
- Pominięte stężenia. Dach bez wiatrownic i usztywnień podłużnych może pracować pod wiatrem bardziej, niż się spodziewasz.
- Brak miejsca na komin, lukarnę albo okno połaciowe. To częsty problem, gdy projekt dachu kopiowano z prostszego układu.
- Niespójność między rzutem a przekrojem. Jeżeli jeden widok pokazuje coś innego niż drugi, ktoś będzie musiał poprawiać układ w terenie.
- Podmiana drewna „na oko”. Zmiana przekroju albo klasy drewna bez zgody konstruktora to pozorna oszczędność, która potrafi wrócić w postaci odkształceń i reklamacji.
- Ignorowanie wilgotności i jakości materiału. Mokre, skręcone albo źle przebrane drewno zachowuje się gorzej niż zadeklarowane w tabeli.
Najlepsza poprawka to ta, którą wykrywa się na papierze. Na gotowym dachu każda korekta jest droższa, trudniejsza i zwykle bardziej nerwowa. Dlatego zanim zamówię materiał, zawsze sprawdzam jeszcze jeden zestaw rzeczy, który bardzo szybko pokazuje, czy projekt jest gotowy do wejścia na budowę.
Co sprawdzić przed zamówieniem drewna i wejściem cieśli na dach
Na końcu patrzę już tylko na praktykę. Czy materiał da się zamówić bez zgadywania? Czy montażysta dostanie jasny układ? Czy każda zmiana została przemyślana pod kątem obciążeń? Jeśli na te pytania pada odpowiedź „tak”, to projekt jest blisko realizacji.
- Czy wszystkie elementy mają numery, długości i przekroje.
- Czy wiadomo, gdzie dokładnie biegną krokwie, płatwie, jętki, słupy i wiatrownice.
- Czy detal połączeń pokazuje, jak elementy mają być skręcone, zbite lub zakotwione.
- Czy zestawienie materiału zgadza się z rysunkami przekrojów i widoków.
- Czy pokrycie dachowe odpowiada obciążeniom przyjętym w projekcie.
- Czy dach nie ma lukarn, kominów albo załamań, które wymagałyby dodatkowego wzmocnienia.
Jeżeli z tych punktów choć jeden budzi wątpliwość, nie traktuję dokumentacji jako zamkniętej. W konstrukcji dachu nie chodzi o to, żeby rysunek był efektowny, tylko żeby dało się z niego bezpiecznie zbudować stabilny, trwały układ. Gdy geometria, nośność i detale połączeń są opisane jasno, drewno trafia na budowę we właściwych przekrojach, a cieśla nie musi dopowiadać projektu własnym doświadczeniem.
