Przekrój płyty fundamentowej - Jak czytać warstwy i uniknąć błędów?

Przekrój płyty fundamentowej pokazuje, jak naprawdę pracuje fundament: od zagęszczonego podłoża, przez warstwy izolacyjne, aż po żelbetową płytę, która przenosi ciężar domu. To właśnie układ tych elementów decyduje o nośności, cieple w podłodze i odporności konstrukcji na nierówne osiadanie.

W praktyce nie chodzi wyłącznie o rysunek techniczny. Liczy się to, jakie warstwy trzeba zastosować, jak dobrać ich grubość do gruntu i gdzie najłatwiej popełnić kosztowny błąd. Poniżej rozkładam ten temat na konkrety, bez zbędnej teorii.

Jak czytać przekrój płyty fundamentowej

Ja patrzę na taki przekrój jak na mapę decyzji projektowych. Dolna część mówi mi, czy grunt został przygotowany prawidłowo, środek pokazuje, czy izolacja rzeczywiście odcina dom od zimna i wilgoci, a górna część ujawnia, jak rozwiązano nośność całej konstrukcji. Jeśli te trzy strefy są dobrze zestrojone, płyta pracuje stabilnie i bez zaskoczeń.

Najpierw sprawdzam trzy rzeczy: ciągłość warstw, miejsca koncentracji obciążeń i przejścia instalacyjne. To właśnie tam najczęściej wychodzą różnice między ładnym rysunkiem a projektem, który faktycznie da się bezpiecznie wykonać na budowie.

• Ciągłość warstw oznacza, że izolacja i podbudowa nie są przerywane bez powodu.
• Miejsca pod ścianami nośnymi zwykle wymagają pogrubień albo dodatkowego zbrojenia.
• Przejścia rur i peszli muszą być zaplanowane wcześniej, a nie „przewiercone” w trakcie prac.

Gdy rozumiem taki układ, łatwiej mi ocenić, czy kolejne warstwy są logiczne, a nie przypadkowe. I właśnie dlatego warto zejść poziom niżej i przyjrzeć się budowie płyty warstwa po warstwie.

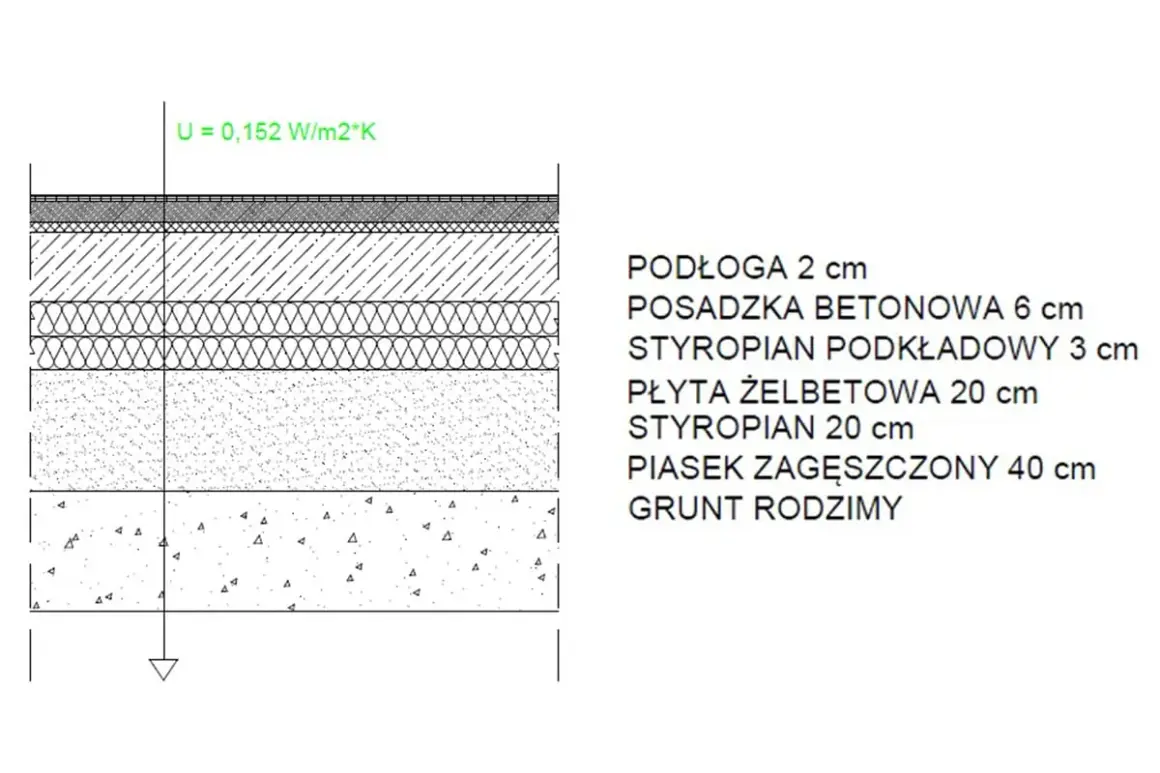

Z jakich warstw składa się dobrze zaprojektowana płyta

W poprawnym układzie płyta nie jest jednym monolitem „z betonu”. To zestaw warstw, z których każda ma inne zadanie: jedna stabilizuje grunt, druga odcina wilgoć, trzecia ogranicza straty ciepła, a dopiero ostatnia odpowiada za nośność.

W niektórych systemach chudy beton zastępuje się innym rozwiązaniem podkładowym, a układ warstw bywa odmienny, ale zasada pozostaje ta sama: grunt ma być przygotowany, izolacja ciągła, a beton przenosić obciążenia bez nadmiernych odkształceń. Z mojego doświadczenia największe oszczędności nie wychodzą z cięcia jednej warstwy, tylko z sensownego dobrania całego układu do gruntu.

Warto też pamiętać o materiale izolacyjnym. Pod płytą często stosuje się XPS, czyli polistyren ekstrudowany, bo dobrze znosi nacisk i ma niską nasiąkliwość. W miejscach mniej obciążonych bywa stosowany EPS o podwyższonej wytrzymałości, ale wybór zawsze powinien wynikać z projektu, a nie z tego, co akurat jest na placu budowy.

Jeśli przekrój jest dobrze rozpisany, od razu widać też detale przy krawędziach. To właśnie one decydują, czy dom będzie miał ciepłą podłogę bez mostków termicznych, czy zimną strefę przy obwodzie budynku. Ten temat prowadzi już prosto do projektu nośności i doboru zbrojenia.

Jak dobrać grubość i zbrojenie do warunków gruntu

Grubość płyty nie jest uniwersalna. W lekkim domu jednorodzinnym spotyka się rozwiązania rzędu 20-25 cm, ale przy większych obciążeniach, słabszym gruncie albo bardziej wymagającym układzie ścian projekt szybko rośnie. Ja nigdy nie traktuję tych wartości jako normy, tylko jako punkt odniesienia do obliczeń.

Na finalny przekrój wpływa przede wszystkim pięć rzeczy: nośność gruntu, poziom wód gruntowych, ryzyko wysadzin mrozowych, układ ścian nośnych i ciężar budynku. Do tego dochodzą dodatkowe obciążenia punktowe, na przykład od komina, słupa, ciężkiej klatki schodowej albo dużych przeszkleń z nietypowym oparciem.

• Na gruncie dobrym i jednorodnym projekt może być prostszy i cieńszy.
• Na gruncie słabszym częściej stosuje się pogrubienia, żebra lub wymianę gruntu.
• Przy wysokiej wodzie gruntowej ważniejsza staje się szczelność i jakość izolacji niż samo „dokręcanie” zbrojenia.
• Jeśli w budynku są ściany nośne w kilku osiach, warto przewidzieć dodatkowe pasy zbrojenia pod tymi strefami.
• W domach energooszczędnych duże znaczenie ma też detal krawędzi płyty i połączenie z progiem.

W praktyce spotyka się trzy główne warianty: płytę płaską, płytę ze zgrubieniami oraz płytę żebrowaną. Płyta płaska jest prostsza, ale nie zawsze wystarczy. Zgrubienia pod ścianami nośnymi poprawiają pracę konstrukcji tam, gdzie obciążenie jest największe. Żebra dają jeszcze większą sztywność, ale projekt i wykonanie robią się bardziej wymagające.

Najrozsądniejsze podejście jest zwykle najmniej efektowne: badanie geotechniczne, obliczenia konstruktora i dopiero potem decyzja, czy wystarczy standardowy układ, czy trzeba go wzmocnić. Kiedy ten etap jest zrobiony dobrze, kolejnym pytaniem staje się już nie „jak gruba ma być płyta”, tylko „czy w ogóle jest to lepszy wybór niż ławy”.

Kiedy płyta wygrywa z ławami fundamentowymi

Nie wybierałbym płyty tylko dlatego, że jest nowocześniejsza. Na stabilnym gruncie i przy prostym domu ławy fundamentowe nadal bywają rozsądne. Płyta zaczyna zyskiwać przewagę wtedy, gdy liczy się równomierne rozłożenie obciążeń, szybkie tempo realizacji i lepsza kontrola nad izolacją.

To zestawienie pokazuje ważną rzecz: płyta nie zawsze jest tańsza „na fakturze”, ale często lepiej broni się w całym bilansie budowy. Jeśli grunt jest kłopotliwy albo projekt ma wysokie wymagania cieplne, różnica w kosztach startowych potrafi się szybko zmniejszyć. Z kolei na prostym, dobrym podłożu klasyczne ławy mogą nadal wygrać prostotą.

Najważniejsze jest to, żeby decyzja nie wynikała z mody, tylko z warunków działki i projektu domu. A gdy ten wybór jest już podjęty, warto zobaczyć, jak całość wykonuje się na budowie, bo tam teoria bardzo szybko zderza się z praktyką.

Jak przebiega wykonanie krok po kroku

Przy dobrze zorganizowanej budowie płyta fundamentowa powstaje etapami, ale bez improwizacji. Najpierw musi być projekt i badanie gruntu, potem przygotowanie podłoża, dopiero później izolacje, zbrojenie i betonowanie. Z mojego punktu widzenia największym błędem jest przesuwanie decyzji „na później”, bo w płycie później zwykle oznacza drożej.

1. Badanie gruntu i projekt - bez tego trudno sensownie dobrać grubość warstw, izolację i zbrojenie.
2. Usunięcie humusu i przygotowanie wykopu - trzeba dotrzeć do warstwy nośnej i wyrównać poziom.
3. Wymiana lub zagęszczenie gruntu - podłoże musi być stabilne, a podsypka dobrze ubita warstwami.
4. Ułożenie geowłókniny i kruszywa - to etap, który poprawia separację i odwodnienie.
5. Warstwa podkładowa - często chudy beton, czyli cienka warstwa wyrównawcza pod kolejne roboty.
6. Izolacja termiczna i przeciwwilgociowa - szczególnie ważna na krawędziach i w strefach narażonych na zawilgocenie.
7. Przepusty instalacyjne - kanalizacja, woda, elektryka i inne instalacje muszą mieć zaplanowane przejścia.
8. Zbrojenie - układa się je zgodnie z projektem, zazwyczaj w układzie dwukierunkowym.
9. Betonowanie - beton trzeba rozprowadzić równomiernie, zawibrować i odpowiednio zagęścić.
10. Pielęgnacja betonu - płyta wymaga utrzymania wilgotności i ochrony przed zbyt szybkim wysychaniem.

W praktyce beton osiąga wstępną wytrzymałość po kilku dniach, ale pełne dojrzewanie trwa około 28 dni. To ważne, bo zbyt szybkie obciążenie świeżej płyty jest jednym z tych błędów, które na początku wydają się niewinne, a później mszczą się rysami albo lokalnym osiadaniem. Po wykonaniu płyty nie warto też oszczędzać na pielęgnacji betonu: wiatr, słońce i brak podlewania potrafią zepsuć bardzo dobry przekrój.

Kiedy widzę dobrze poprowadzony proces, wiem, że największa szansa na sukces tkwi nie w samym dniu betonowania, tylko w przygotowaniu. I właśnie dlatego tak ważne są błędy, które pojawiają się jeszcze zanim beton w ogóle trafi na budowę.

Najczęstsze błędy, które psują cały układ

Najdroższe błędy to te, których nie widać po odbiorze. Płyta może wyglądać dobrze z wierzchu, a mimo to mieć słabe zagęszczenie pod spodem, przerwaną izolację przy krawędzi albo źle poprowadzone instalacje. Ja właśnie na te rzeczy zwracam uwagę pierwsze, bo ich naprawa po fakcie jest trudna albo w ogóle nieopłacalna.

• Brak ciągłości izolacji przy krawędziach i w miejscu połączenia ze ścianą.
• Słabe zagęszczenie podsypki, które później kończy się nierównym osiadaniem.
• Nieprzemyślane przejścia instalacyjne, przez co trzeba kuć albo wiercić w gotowej płycie.
• Przesunięte zbrojenie podczas betonowania, zwłaszcza gdy prace są prowadzone w pośpiechu.
• Zbyt szybkie obciążenie świeżo wykonanej płyty materiałami lub ścianami.
• Pominięcie detalu progu, tarasu lub garażu, gdzie najczęściej tworzą się mostki termiczne i nieszczelności.

Wysoka jakość płyty nie bierze się z jednego „mocnego” materiału. Bierze się z poprawnie złożonego układu i z dyscypliny wykonawczej. To dlatego tak często powtarzam, że w fundamentach detale robią większą różnicę niż marketingowe hasła o „ciepłym domu”.

Jeśli projekt zakłada dobry grunt i prostą geometrię, błędy zwykle wynikają z pośpiechu. Jeśli działka jest trudniejsza, problemem bywa już sam brak dopracowanego detalu. I właśnie dlatego przed startem robót warto przejść przez krótką, ale bardzo konkretną checklistę.

Co sprawdzić w projekcie, zanim płyta trafi na budowę

Przed wylaniem betonu sprawdzam przede wszystkim to, czego nie da się potem łatwo poprawić. Projekt płyty powinien jasno pokazywać nie tylko grubość i zbrojenie, ale też układ warstw, detale krawędzi i przejścia instalacyjne. Jeśli czegoś w nim brakuje, lepiej doprecyzować to od razu niż tłumaczyć na budowie.

• Czy jest aktualne badanie geotechniczne i czy projekt do niego nawiązuje.
• Czy warstwy izolacji mają podane grubości oraz rozwiązanie na krawędziach.
• Czy pod ścianami nośnymi przewidziano pogrubienia albo dodatkowe zbrojenie.
• Czy wszystkie przepusty instalacyjne są zaznaczone przed rozpoczęciem robót.
• Czy detal progu, tarasu i połączenia ze ścianą zewnętrzną jest rozwiązany bez mostków cieplnych.
• Czy podano klasę betonu oraz zasady pielęgnacji po betonowaniu.

Jeżeli te elementy są narysowane jasno, wykonawcy mają mniej pola do improwizacji, a Ty większą szansę na fundament, który będzie ciepły, równy i przewidywalny w użytkowaniu. Właśnie przy płycie fundamentowej najwięcej zależy nie od jednego materiału, tylko od tego, czy cały układ został dobrze przemyślany od gruntu aż po ostatnią warstwę betonu.
