Węzeł słup–płatew decyduje o tym, czy więźba dachowa pracuje spokojnie i przewidywalnie, czy zaczyna zbierać luzy, skręcać się i tracić sztywność. Poniżej rozkładam ten detal na czynniki pierwsze: pokazuję, jakie są najrozsądniejsze sposoby łączenia, jak wykonać je bez osłabiania drewna i kiedy lepiej od razu oprzeć się na projekcie konstrukcyjnym. To temat szczególnie ważny tam, gdzie dach podpierają słupy, a nie tylko same krokwie.
Najpierw ustal, co ma przenosić węzeł i jak bardzo może osłabić drewno
- Węzeł słup–płatew przenosi nie tylko ciężar dachu, ale też ścinanie i siły od wiatru.
- Tradycyjne czopy i wręby wyglądają najlepiej, ale wymagają dużej precyzji i zabierają część przekroju.
- Łączniki stalowe są szybsze, powtarzalne i często bezpieczniejsze w seryjnym montażu.
- Drewno powinno być suche, proste i dobrane klasą do projektu, a połączenie wykonane na styk, bez luzu.
- Przy większych rozpiętościach, obciążeniach i modernizacjach detal trzeba policzyć, a nie tylko „dopasować na budowie”.
Jak rozumiem ten węzeł i gdzie naprawdę pracuje

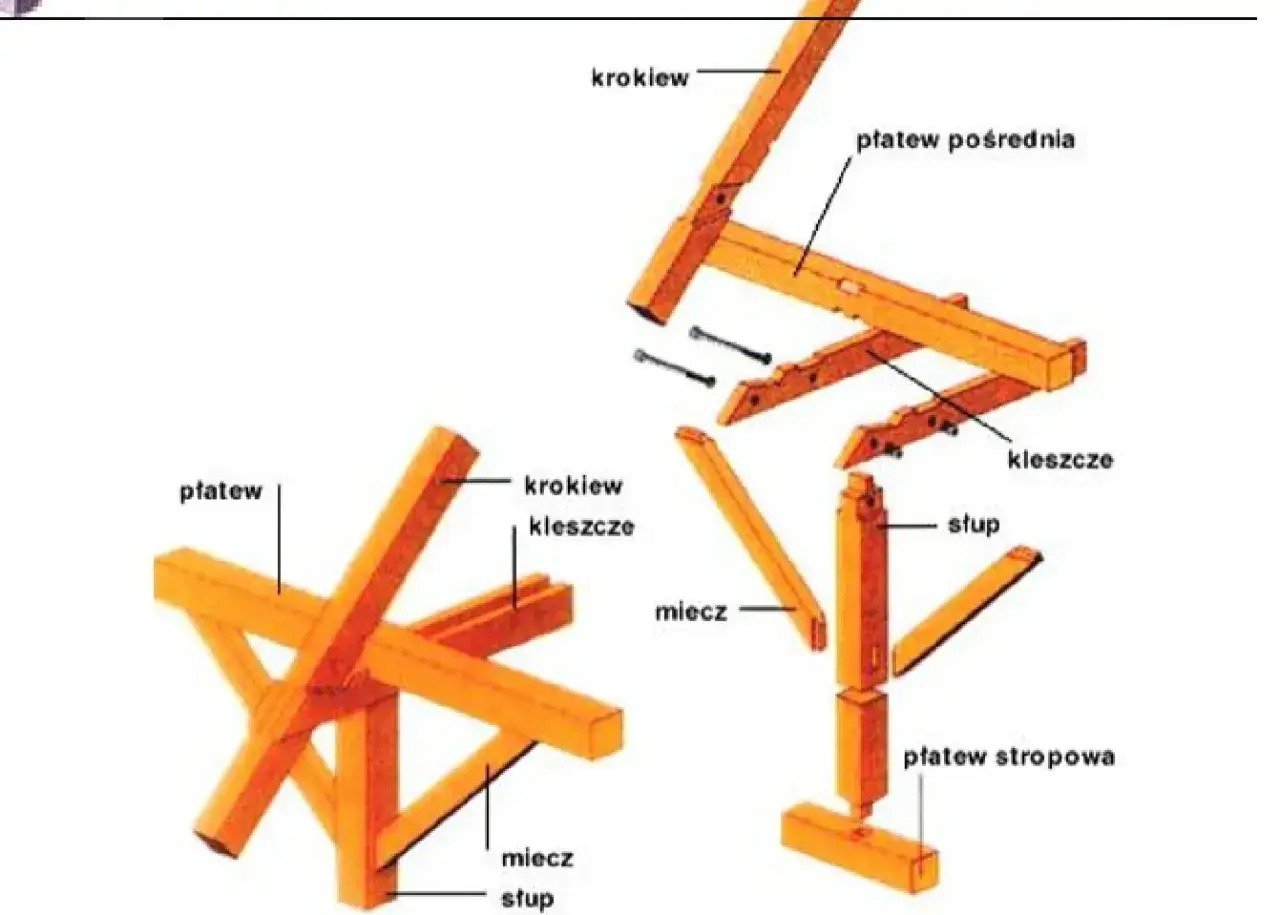

W konstrukcjach dachowych płatew to poziomy element nośny, który opiera się na słupach i przejmuje część obciążeń z połaci. W praktyce spotykam ją w więźbach płatwiowo-kleszczowych, w układach stolcowych, a także w wiatach, zadaszeniach i altanach, gdzie słupy są podstawowym podparciem całego układu.
Najważniejsze jest to, że taki detal nie pracuje wyłącznie „na podparcie”. Dobrze zaprojektowane połączenie musi przekazać ściskanie, ścinanie i siły stabilizujące, a czasem także ograniczyć obrót płatwi lub wyboczenie słupa. Jeśli płatew leży na murze, mamy już zwykle do czynienia z murłatą albo elementem bardzo zbliżonym funkcją do murłaty, więc sam opis węzła też trzeba czytać ostrożnie, w kontekście całej konstrukcji.
Ja zawsze zaczynam od odpowiedzi na jedno pytanie: czy słup tylko „nosi”, czy też dodatkowo usztywnia układ. Od tego zależy, czy wystarczy prosty detal montażowy, czy potrzebny będzie węzeł zaprojektowany jak pełnoprawny element statyczny. To prowadzi prosto do wyboru samej techniki połączenia.
Które rozwiązanie wybrać: czop, wrąb czy łączniki stalowe
Murator zwraca uwagę, że tradycyjne nacięcia potrafią osłabić przekrój nawet o około 20-30%. I to jest sedno sprawy: piękne złącze nie zawsze jest najlepszym złączem nośnym. W praktyce dobór metody zależy od rozpiętości dachu, przekrojów drewna, estetyki i tego, czy konstrukcja ma pozostać widoczna.
| Rozwiązanie | Co daje | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Czop i gniazdo | Bardzo dobra stateczność, estetyka, klasyczny wygląd konstrukcji | Wysoka pracochłonność, duża precyzja, osłabienie przekroju | Widoczne więźby, altany, wiaty, detale z dużym naciskiem na wygląd |

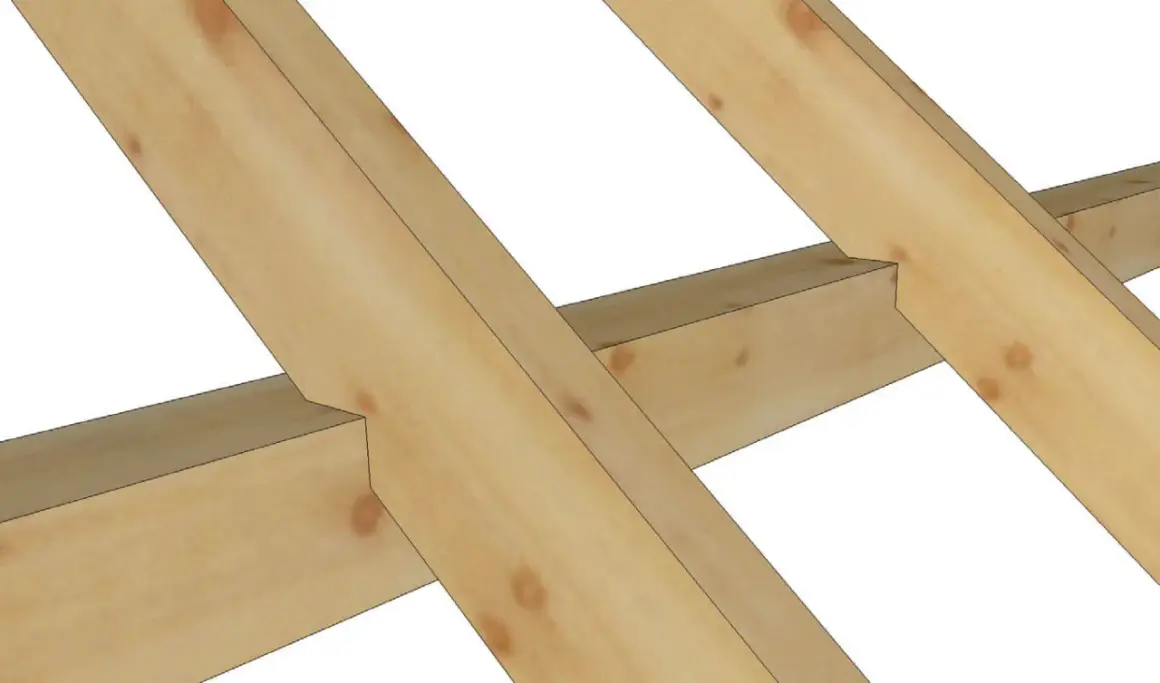

| Wrąb | Proste oparcie i czytelna praca na ściskanie | Łatwo przesadzić z głębokością nacięcia, trzeba pilnować osi i podparcia | Gdy słup ma stabilnie podtrzymać płatew bez nadmiaru ozdobników |
| Śruby, pręty gwintowane, wkręty konstrukcyjne | Szybki montaż, dobra powtarzalność, łatwe serwisowanie | Wymagają poprawnego rozstawu, odległości od krawędzi i właściwego doboru średnicy | Domy jednorodzinne, dachy z ograniczonym czasem montażu, połączenia niewidoczne |
| Blachy i okucia ciesielskie | Duża uniwersalność, prostszy montaż, dobra kontrola jakości | Mniej „rękodzielniczy” wygląd, trzeba trzymać się schematu producenta | Konstrukcje, w których liczy się tempo i powtarzalność |
| Rozwiązanie hybrydowe | Łączy estetykę tradycji z nośnością i bezpieczeństwem łączników | Wymaga dobrego projektu i rozsądku na etapie wykonania | Najczęściej najlepszy kompromis w nowoczesnym budownictwie drewnianym |
Ja najczęściej patrzę na ten wybór bardzo praktycznie: jeśli detal ma być widoczny i reprezentacyjny, sens ma czop, wrąb albo ich połączenie z dodatkowymi łącznikami. Jeśli liczy się czas, powtarzalność i mniejsza wrażliwość na błędy wykonawcze, lepiej wypadają okucia stalowe, śruby i wkręty konstrukcyjne. W nowoczesnych dachach wygrywa zwykle rozwiązanie pośrednie, bo daje lepszą kontrolę nad nośnością i jednocześnie nie wygląda przypadkowo.
Najważniejsze jest jednak to, żeby połączenie nie było „mocne tylko na oko”. W kolejnym kroku pokazuję, jak taki detal wykonać, żeby drewno nadal pracowało tak, jak zostało zaprojektowane.
Jak wykonać połączenie bez osłabiania drewna
W praktyce dobry montaż zaczyna się jeszcze przed pierwszym cięciem. Jeśli drewno nie jest proste, ma zbyt dużą wilgotność albo różni się wymiarami od projektu, połączenie zrobi się trudne już na starcie. Z tego powodu wybieram zwykle materiał konstrukcyjny suszony i sortowany wytrzymałościowo, najczęściej klasy C24, bo daje przewidywalność wymiarową i mniejsze ryzyko późniejszych odkształceń.
- Sprawdź rysunek i ścieżkę obciążeń. Ustal, czy słup pracuje pod płatew kalenicową, pośrednią czy stropową oraz czy ma także stabilizować układ ukośnymi mieczami.
- Wyznacz osie i punkty oparcia. Detal powinien być czytelny geometrycznie, bo nawet niewielkie przesunięcie osi robi różnicę przy długich elementach.
- Zrób próbne dopasowanie „na sucho”. To dobry moment, żeby sprawdzić, czy połączenie rzeczywiście siada na styk, bez szczeliny i bez przekoszenia.
- Nie wycinaj więcej, niż trzeba. Wrąb lub gniazdo powinny tylko tyle odjąć z przekroju, ile jest konieczne do przeniesienia sił i ustabilizowania elementu.
- Dobierz łączniki do pracy złącza. Śruby, wkręty, sworznie czy blachy nie są zamiennikami z przypadku. Każdy z nich pracuje inaczej i wymaga innego układu mocowania.
- Zabezpiecz czoła i miejsca cięć. To szczególnie ważne tam, gdzie woda mogłaby długo stać na powierzchni albo gdzie detal jest częściowo odsłonięty.
Warto też pamiętać o jednej rzeczy, o której inwestorzy często zapominają: drewno po montażu nadal pracuje. Dlatego połączenie nie powinno być „na wcisk na siłę”, jeśli ma potem przyjąć naturalne ruchy materiału bez pękania. Gdy ten etap jest zrobiony dobrze, węzeł jest cichy, sztywny i po prostu znika z pola widzenia użytkownika. A właśnie to jest najlepszy znak, że detal wykonano poprawnie.
Jakie błędy najczęściej psują taki detal
Zła wiadomość jest taka, że węzeł słup–płatew zwykle nie psuje się spektakularnie od razu. Najczęściej słabnie po cichu, przez drobne błędy, które na placu budowy wydają się niewielkie. Dobra wiadomość jest taka, że większości z nich da się uniknąć.
- Zbyt głęboki wrąb. Im więcej wytniesz z przekroju, tym bardziej osłabiasz słup albo płatew. Tu nie ma „zapasów na oko”.
- Szczelina zamiast oparcia na styk. Nawet kilka milimetrów luzu potrafi spowodować, że obciążenie zacznie rozkładać się nierówno.
- Jedno mocowanie zamiast układu mocowań. Jeden łącznik rzadko powinien brać na siebie cały temat, zwłaszcza gdy w grę wchodzą siły od wiatru.
- Złe odległości od krawędzi. Zbyt blisko krawędzi drewno pęka, a łącznik traci skuteczność.
- Brak ochrony czoła drewna. Czoła elementów chłoną wilgoć dużo szybciej niż powierzchnie boczne.
- Mieszanie elementów o różnej jakości. Jeden prosty, suchy słup i druga płatew z wygięciem potrafią rozjechać cały węzeł jeszcze przed dociągnięciem łączników.
Ja zwracam też uwagę na błąd mniej oczywisty: montaż bez tymczasowego usztywnienia. Jeśli słup stoi sam i dopiero później ma dostać płatew oraz miecze, konstrukcja w trakcie składania bywa niestabilna. Wtedy łatwo o przekoszenie, a później trudno już odzyskać geometrię bez demontażu. To prowadzi do pytania, kiedy sam cieśla wystarczy, a kiedy potrzebny jest konstruktor.
Kiedy trzeba oprzeć się na projekcie i obliczeniach
W praktyce obliczeniowej, jak pokazują programy do projektowania konstrukcji drewnianych, taki detal modeluje się wprost jako połączenie słup–płatew, a potem sprawdza się nośność czopów, wrębów albo łączników mechanicznych oraz odległości od krawędzi. To nie jest nadmiar formalności. To jest sposób na to, żeby dach nie był tylko „postawiony”, ale rzeczywiście policzony.
Projekt jest potrzebny szczególnie wtedy, gdy:
- dach ma dużą rozpiętość albo wysoki kąt nachylenia,
- słupy podpierają płatwie pośrednie i kalenicowe,
- konstrukcja ma pracować przy silnym wietrze lub dużych obciążeniach śniegiem,
- detal łączy drewno ze stalą albo z betonem,
- modernizujesz istniejący dach i nie masz pewności, jak pracują stare elementy,
- połączenie ma być częściowo widoczne i jednocześnie nośne.
Jest jeszcze jeden techniczny niuans, który lubię przypominać wykonawcom: w niektórych układach obliczeniowych połączenie czopowe przy małym kącie dochodzenia elementu bywa traktowane jak wrąb, bo zmienia się sposób przekazywania sił. To pokazuje, że geometria ma znaczenie większe niż sama nazwa złącza. Wystarczy zmiana kąta, a zachowanie całego węzła robi się inne.
Jeśli więc w grę wchodzi większy dach, adaptacja starego domu albo konstrukcja narażona na mocne oddziaływania atmosferyczne, nie traktowałbym tego jak detalu stolarskiego „do zrobienia na miejscu”. Lepiej zaplanować go od początku, a dopiero potem decydować, czy wygrywa klasyczny czop, wrąb czy zestaw łączników stalowych.
Co robi największą różnicę, gdy dach ma służyć latami
W domach jednorodzinnych i małych wiatach najlepiej sprawdzają się rozwiązania, które są jednocześnie czytelne wykonawczo i odporne na drobne błędy montażowe. Ja zwykle kieruję się trzema zasadami: detal ma być prosty, drewno ma być dobrej jakości, a obciążenia muszą mieć jasno wyznaczoną drogę do podpory.
W domu jednorodzinnym
Najczęściej wygrywa połączenie hybrydowe: niewielki wrąb lub czop, do tego śruby, wkręty konstrukcyjne albo ukryte okucie. Taki układ dobrze łączy estetykę z bezpieczeństwem, a jednocześnie pozwala zachować rozsądny czas montażu. To rozwiązanie, które lubię najbardziej, bo nie udaje tradycji za wszelką cenę, ale też nie upraszcza wszystkiego do pierwszej lepszej blachy.
W wiacie, altanie i konstrukcji widocznej
Jeśli detal ma być widoczny, czop i gniazdo nadal mają sens, ale tylko wtedy, gdy ktoś naprawdę umie je wykonać. Warto wtedy zadbać o bardzo dokładne dopasowanie, bo estetyka w takich konstrukcjach bierze się właśnie z precyzji, a nie z dekoracji. Dobrze zrobiony węzeł słup–płatew może wyglądać lekko, a jednocześnie być bardzo solidny.
Przeczytaj również: Wszystko o dachu wiązarowym: koszty, montaż i korzyści dla budowy
W modernizacji i przy większych rozpiętościach
Tu zwykle stawiałbym na rozwiązania inżynierskie: okucia, blachy węzłowe, śruby i dokładne obliczenia. Przy remoncie starego dachu nie ma sensu udawać, że wszystko da się odtworzyć „jak kiedyś”. Lepiej dobrać detal do faktycznych warunków pracy konstrukcji, niż potem poprawiać ugięcia, pęknięcia albo luzujące się łącza.
Jeśli mam zostawić jedną praktyczną myśl, to taką: dobry węzeł słup–płatew nie zaczyna się od łącznika, tylko od zrozumienia sił. Gdy to jest jasne, wybór między czopem, wrębem i okuciem przestaje być zgadywanką, a staje się normalną decyzją projektową. I właśnie tak powinien działać dobrze wykonany dach.
