Połączenie płatwi na słupie decyduje o tym, czy dach przeniesie obciążenia spokojnie i bez niepotrzebnych odkształceń, czy zacznie pracować na skręcanie, osiadanie i luzowanie łączników. W praktyce liczy się nie tylko samo oparcie belki, ale też sposób przekazania sił, usztywnienie całego układu i ochrona drewna przed wilgocią. Poniżej rozkładam temat na konkretne rozwiązania, kolejność montażu, typowe błędy i sytuacje, w których nie warto improwizować.
Najważniejsze jest nośne oparcie i usztywnienie całego węzła
- Płatew powinna przekazywać obciążenie na słup przez pewne, dobrze dopasowane oparcie, a nie wyłącznie przez łącznik stalowy.
- Węzeł musi przenosić przede wszystkim ściskanie, ale też siły poziome i lokalne dociski włókien drewna.
- Najlepszy sposób połączenia zależy od rozpiętości dachu, przekroju drewna i tego, czy to wiata, garaż, czy dach z użytkowym poddaszem.
- W konstrukcjach bardziej obciążonych zwykle dochodzą kleszcze, miecze albo zastrzały, bo sama płatew i słup nie wystarczą.
- Przy większych rozpiętościach ostatnie słowo powinien mieć konstruktor, a nie wykonawca „na oko”.
Jak pracuje węzeł między płatwią a słupem
Ja traktuję ten węzeł jako punkt krytyczny całej więźby. Krokwie zbierają obciążenie z pokrycia, płatwie przejmują je dalej, a słupy przekazują wszystko w dół konstrukcji, zwykle na podwalinę, strop albo ściany nośne. Jeśli to połączenie jest źle zrobione, dach nie psuje się od razu, tylko zaczyna powoli pracować: pojawiają się ugięcia, mikroprzesunięcia, skrzypienie i luzowanie mocowań.
W dobrze zaprojektowanej więźbie płatwiowo-kleszczowej większość sił idzie pionowo przez słupy, więc sam węzeł nie powinien wymuszać niepotrzebnych naprężeń skręcających. Z mojego punktu widzenia trzeba pilnować trzech rzeczy naraz: nośności, sztywności i ochrony drewna. Brak jednej z nich zwykle wychodzi dopiero po pierwszej zimie albo po silnym wietrze.
- Ściskanie - płatew dociska do słupa i to dociskanie musi rozkładać się na możliwie dużej powierzchni.
- Ścinanie - łączniki nie mogą pozwolić, by belka zjeżdżała z podpory przy obciążeniu śniegiem lub podmuchach wiatru.
- Stabilizacja boczna - słup i płatew nie powinny „pracować” na boki, bo wtedy cały dach łapie geometrię z błędem.
Gdy już wiadomo, co ten węzeł ma zrobić, łatwiej ocenić, który sposób łączenia będzie rozsądny, a który tylko wygląda solidnie. To prowadzi wprost do wyboru detalu, który w praktyce robi największą różnicę.
Który sposób łączenia sprawdza się najlepiej
W praktyce spotykam kilka rozwiązań i nie ma jednego, które byłoby dobre zawsze. Inny detal wybiera się dla lekkiej wiaty, inny dla garażu, a jeszcze inny dla dachu mieszkalnego z większą rozpiętością. Najważniejsze jest to, żeby płatw nie „wieszała się” na łączniku, tylko realnie opierała na słupie.
| Sposób połączenia | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| Siodełko lub wrąb | W prostszych konstrukcjach drewnianych, gdzie liczy się bezpośrednie oparcie belki | Dobre przekazanie docisku, prosty detal, mało stali | Nie wolno wycinać zbyt głęboko, bo osłabia się przekrój słupa lub płatwi |
| Czop i gniazdo | W bardziej tradycyjnych i sztywnych węzłach, także tam, gdzie zależy nam na estetyce | Bardzo dobre prowadzenie elementu, wysoka sztywność, czytelne przeniesienie sił | Wymaga dużej precyzji i dobrze przygotowanego drewna |
| Nakładka i śruby | Gdy trzeba połączyć elementy na długość albo wzmocnić styk | Łatwiejszy montaż, dobra kontrola dokręcenia, możliwość serwisowania | To zwykle wzmocnienie, a nie pełne zastępstwo nośnego oparcia |
| Kątowniki i złącza ciesielskie | W lekkich dachach, wiatach, zadaszeniach i konstrukcjach montowanych szybko | Powtarzalność, prosty montaż, dobra praca przy mniejszych obciążeniach | Wymagają zabezpieczenia antykorozyjnego i nie powinny udawać pełnego oparcia konstrukcyjnego |
| Oparcie na stalowej podstawie słupa | Gdy słup ma kontakt z kotwą, a drewno trzeba odseparować od betonu | Lepsza ochrona przed wilgocią, porządne zakotwienie | Trzeba dokładnie kontrolować wysokość, osiowość i rodzaj mocowań |
W lekkich zadaszeniach często stosuje się układ mieszany: drewniane oparcie plus stalowe łączniki. To rozsądne rozwiązanie, bo daje i nośność, i łatwiejszą kontrolę montażu. Przy konstrukcji domu mieszkalnego nie traktuję jednak stali jako zamiennika oparcia, tylko jako uzupełnienie dobrze zaprojektowanego węzła.
Jeśli płatwie składają się z kilku odcinków, łączenie najlepiej wypada nad podporą, a nie w środku przęsła. To drobny detal, ale właśnie on często odróżnia konstrukcję trwałą od takiej, która po czasie zacznie pracować nierówno. Następny krok to już nie wybór teorii, tylko wykonanie.
Jak wykonać połączenie krok po kroku
Ja zaczynam od geometrii, a dopiero potem biorę się za cięcie i skręcanie. Jeśli słup stoi krzywo albo oś płatwi jest źle wyznaczona, najlepszy łącznik i tak nie uratuje całego układu. Przy drewnie konstrukcyjnym dokładność ma większe znaczenie, niż wielu wykonawców chce przyznać.
-
Wyznacz oś słupa i linię oparcia płatwi.
Najpierw sprawdź pion słupa, poziom płatwi i wysokość całej konstrukcji. Dopiero potem wykonuj wrąb, siodełko albo gniazdo. Warto też pamiętać, że jeśli słup stoi na kotwie w betonie, beton powinien mieć czas na związanie, a drewno nie może mieć bezpośredniego kontaktu z wilgotnym podłożem.
-
Przygotuj drewno do pracy konstrukcyjnej.
Do takich połączeń wybieram drewno suche, klasowane i możliwie proste. Pęknięcia, skręt włókien i lokalne zgniecenia w strefie oparcia później mszczą się szybciej, niż się wydaje. Jeżeli element ma stać na zewnątrz, zabezpieczenie przed wilgocią i grzybem nie jest dodatkiem, tylko obowiązkiem.
-
Zrób nośne oparcie, a nie tylko punktowe skręcenie.
W praktyce oznacza to dobrze docięte siodełko, czop z gniazdem albo stabilną głowicę słupa. Nie lubię sytuacji, w której cała nośność idzie w śruby, bo wtedy drewno zaczyna się miażdżyć przy włóknach i po czasie robi się luz. Jeśli trzeba połączyć dwa odcinki płatwi, robię to nad podporą i wzmacniam płaskimi łącznikami lub śrubami przelotowymi.
-
Dodaj łączniki pomocnicze.
W lekkich konstrukcjach spotyka się mocowanie zastrzałów czterema wkrętami do drewna o długości co najmniej 160 mm na jeden element, ale w większych dachach nie traktuję tego jako uniwersalnego przepisu. Często lepiej sprawdzają się śruby M10 lub M12 z podkładkami i dobranymi do projektu stalowymi łącznikami. Najważniejsze jest to, żeby mocowanie nie pracowało samym gwintem w miękkim drewnie.
-
Skontroluj pion, poziom i stężenia.

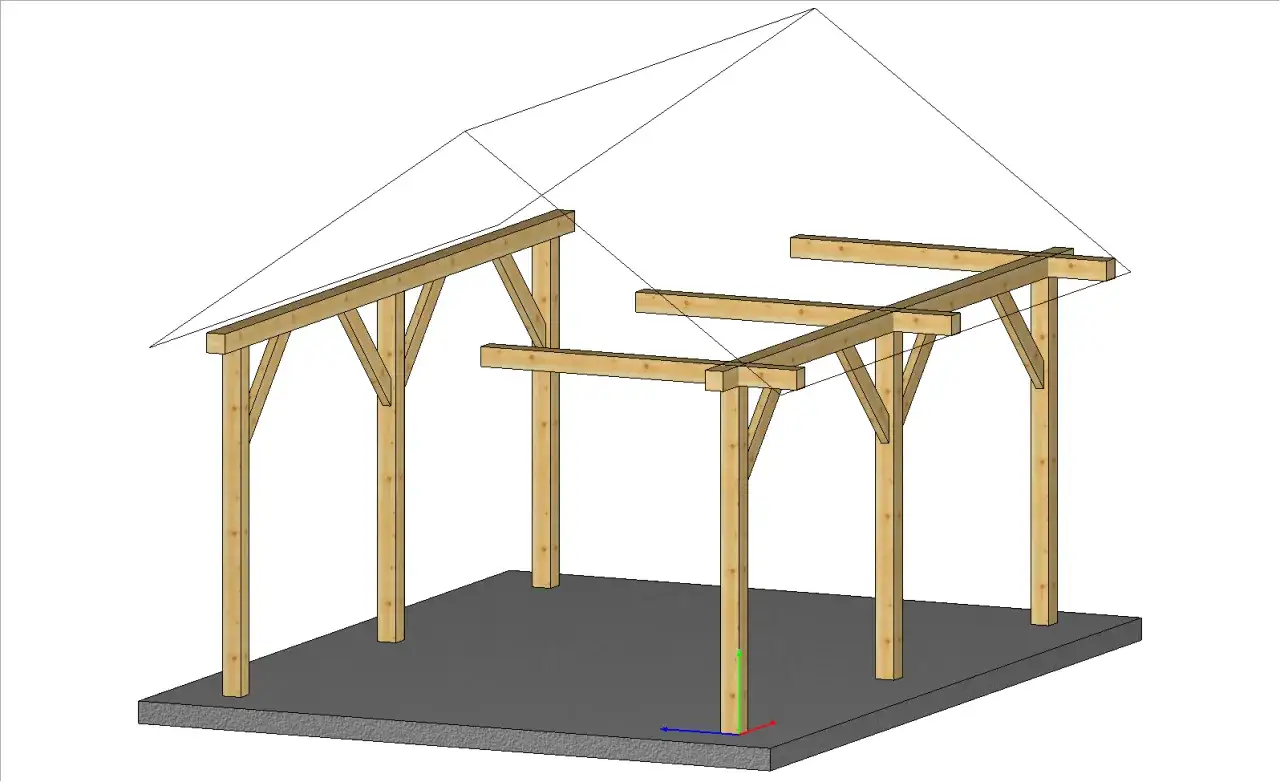

Po skręceniu elementów konstrukcja nie może mieć luzu. Słup powinien być usztywniony zastrzałem albo mieczem, a cały dach musi mieć czytelny układ przenoszenia obciążeń. Jeśli konstrukcja jest większa, dochodzą kleszcze i dodatkowe stężenia poprzeczne, bo sama płatew na słupie nie załatwia jeszcze stabilności całego dachu.
W lekkich wiatach i zadaszeniach ta kolejność sprawdza się świetnie, bo daje powtarzalny efekt i ogranicza ryzyko błędu montażowego. Przy większym dachu robi się z tego już układ nośny, którego nie warto skracać ani upraszczać bez projektu.
Jakie błędy najczęściej psują taki detal
Najwięcej problemów widzę nie w samym rodzaju łącznika, tylko w tym, że ktoś próbuje załatwić nośność jednym ruchem. Dach nie wybacza skrótów, zwłaszcza kiedy dochodzi śnieg, podmuchy wiatru i praca drewna pod wpływem wilgotności. Jeżeli mam wskazać miejsca ryzyka, to są one dość powtarzalne.
- Zbyt głęboki wrąb - im więcej materiału usuniesz, tym słabszy zostaje przekrój i tym łatwiej o pęknięcie przy docisku.
- Opieranie całego ciężaru na wkrętach - węzeł nośny potrzebuje faktycznego podparcia, a nie tylko kilku punktów mocowania.
- Brak podkładek pod śruby - drewno wtedy ugniata się lokalnie i po czasie pojawia się luz.
- Łączenie elementów w złym miejscu - styk w środku przęsła jest dużo bardziej kłopotliwy niż styk nad słupem.
- Wilgoć w strefie połączenia - drewno przy betonie, przy nieszczelnym pokryciu albo bez impregnacji szybko traci parametry.
- Brak stężeń poprzecznych - nawet dobre połączenie nie uratuje układu, który nie ma czym pracować na wiatr.
- Próba „dociągnięcia” geometrii samymi łącznikami - jeśli słupy są krzywe, dach też będzie krzywy, tylko szybciej i drożej.
W praktyce największy błąd to przekonanie, że stalowy kątownik zawsze zastąpi dobrze wykonane oparcie. Nie zastąpi. Może wzmocnić detal, ale nie powinien go udawać. I właśnie dlatego warto spojrzeć na dobór rozwiązania nie tylko przez pryzmat montażu, lecz także przez typ obiektu, który budujesz.
Jak dobrać rozwiązanie do domu, garażu i wiaty
To samo połączenie zachowuje się inaczej w lekkiej wiacie, inaczej w garażu, a jeszcze inaczej w dachu domu z użytkowym poddaszem. Ja dobieram detal od razu pod funkcję obiektu, bo to oszczędza później poprawek i niepotrzebnego wzmacniania. W praktyce rozpiętość też ma znaczenie: przy konstrukcjach rzędu około 8-12 m układ płatwiowo-słupowy bywa bardzo sensowny, ale przy większych przekrojach i większej rozpiętości rośnie potrzeba dodatkowych podpór i stężeń.
| Rodzaj obiektu | Najrozsądniejsze podejście | Na co uważać |
|---|---|---|
| Wiata, taras, lekki dach ogrodowy | Siodełko lub wrąb z dodatkowymi kątownikami i zastrzałami | Nie opieraj całości tylko na cienkich wkrętach, bo po kilku sezonach połączenie potrafi się rozluźnić |
| Garaż lub zadaszenie z większym rozstawem słupów | Czop i gniazdo albo solidne złącze stalowe z wyraźnym oparciem | Sprawdź docisk drewna i możliwość pracy na wiatr, zwłaszcza przy otwartej bryle |
| Dom z poddaszem użytkowym | Pełny układ płatwiowo-kleszczowy, projekt i precyzyjne stężenia | Tu nie ma miejsca na przypadkowe wymiary, bo obciążenia są już realne i długotrwałe |
| Renowacja starej więźby | Minimalna ingerencja w drewno i wzmacnianie tego, co jeszcze ma dobrą nośność | Stare przekroje, zgnilizna i wcześniejsze naprawy potrafią całkowicie zmienić zachowanie połączenia |
Jeśli konstrukcja ma większą rozpiętość albo dach ma pracować z użytkowym poddaszem, nie próbuję „zrobić tego po swojemu”. W takich przypadkach detal połączenia jest częścią obliczeń, a nie tylko decyzją montażową. To właśnie wtedy najlepiej widać, że dobre połączenie płatwi ze słupem jest mniej efektowne niż myślą amatorzy, ale za to dużo ważniejsze, niż zwykle się zakłada.
Co sprawdzić, zanim konstrukcja trafi pod pokrycie
Zanim dach dostanie łaty, membranę i pokrycie, sprawdzam jeszcze kilka rzeczy, bo później dostęp do węzła jest już ograniczony. To prosty moment na kontrolę, a potrafi uratować cały etap prac. Na tym etapie nie chodzi o estetykę, tylko o to, czy konstrukcja będzie pracować przewidywalnie przez lata.
- Czy płatew realnie opiera się na słupie i nie „wisi” na złączu stalowym.
- Czy wszystkie śruby mają podkładki i zostały dokręcone z wyczuciem, bez miażdżenia włókien drewna.
- Czy w strefie styku nie ma wilgoci, mokrego betonu albo miejsc, w których drewno będzie stało w wodzie.
- Czy zastrzały, miecze lub kleszcze tworzą ciągły układ usztywniający, a nie pojedynczy, przypadkowy element.
- Czy łączenia na długość wykonano nad podporą, a nie w środku przęsła.
- Czy po montażu nadal można skontrolować najważniejsze śruby i miejsca docisku.
Jeżeli miałbym zostawić jedną praktyczną radę, to tę: w dachu lepiej zaprojektować prosty, ale logiczny węzeł niż efektowne połączenie, które nie ma pełnej drogi przenoszenia sił. Przy lekkiej wiacie można uprościć detal, ale przy konstrukcji nośnej nie warto oszczędzać na projekcie ani na jakości drewna. Dobrze wykonane połączenie staje się niewidoczne właśnie dlatego, że po prostu działa.
