Rzut dachu dwuspadowego to jeden z tych rysunków, które z pozoru wyglądają prosto, a w praktyce decydują o kosztach, detalach wykonania i wygodzie późniejszego użytkowania. W takim planie liczy się nie tylko kształt połaci, ale też kalenica, okapy, spadki, odwodnienie i wszystkie miejsca, w których dach wymaga dopracowania. Pokażę, jak czytać taki rysunek, na co zwrócić uwagę przed zamówieniem materiału i gdzie najłatwiej popełnić kosztowny błąd.
Najważniejsze rzeczy, które warto wyłapać od razu
- Plan dachu pokazuje geometrię połaci, kalenicę, okapy, kierunki spadków i newralgiczne przebicia.
- W projekcie szukam przede wszystkim skali, wymiarów, oznaczeń spadków i zgodności z rzutem budynku.
- Powierzchnia dachu jest większa niż jego rzut poziomy, więc do wyceny nie wystarczy sam obrys domu.
- Prosty dach dwuspadowy zwykle oznacza mniej obróbek, łatwiejszy montaż i mniejsze ryzyko błędów.
- Każda lukarna, komin, kosz czy dodatkowe załamanie podnosi złożoność i może zmienić koszt realizacji.
- Najwięcej problemów pojawia się wtedy, gdy plan dachu nie zgadza się z przekrojami albo nie ma czytelnej legendy.
Co pokazuje rzut dachu i po co go czytać
Ja patrzę na taki rysunek przede wszystkim jak na mapę decyzji. Widać na nim, czy dach jest prosty i logiczny, czy już na starcie pojawiają się załamania, doświetlenia, kominy albo przesunięcia kalenicy, które potem wpływają na wycenę i wykonanie.
- obrys połaci i ich wzajemny układ,
- kalenicę, czyli najwyższą linię połączenia połaci,
- okapy i kierunek odprowadzania wody,
- miejsca newralgiczne: kominy, wyłazy, okna dachowe, wentylacje,
- elementy, które podnoszą koszt: lukarny, kosze, dodatkowe załamania.
Im szybciej to wychwycisz, tym łatwiej ocenisz, czy projekt jest naprawdę prosty, czy tylko tak wygląda na pierwszy rzut oka. Żeby odczytać go poprawnie, trzeba znać kilka podstawowych oznaczeń.
Jak odczytać kierunki spadków i oznaczenia na planie
Na planach dachowych najwięcej problemów rodzi nie geometria, tylko symbolika. Strzałka spadku, linia kalenicy czy opis kąta nachylenia muszą być czytane razem, bo pojedynczy znak bywa mylący. W praktyce spotykam projekty w skali 1:100 albo 1:50, a to oznacza, że czytelność opisu jest równie ważna jak sam rysunek.
| Oznaczenie | Co oznacza | Po co to sprawdzać |
|---|---|---|
| Strzałka spadku | Kierunek spływu wody z połaci | Pokazuje, gdzie dach ma prowadzić opad do okapu lub odwodnienia |
| Kalenica | Linię styku dwóch połaci | Pomaga ocenić symetrię i przebieg konstrukcji |
| Kąt w stopniach lub procentach | Nachylenie połaci | Wpływa na wygląd, poddasze i ilość materiału |
| Wymiary liniowe | Długości boków, okapów i osi | Bez nich trudno policzyć powierzchnię i zamówić pokrycie |
| Przebicia dachu | Kominy, wyłazy, okna, wentylacje | To najczęstsze miejsca błędów i przecieków |
Jeżeli plan nie ma legendy, nie zgaduję oznaczeń. W konstrukcji dachu zgadywanie zwykle kończy się poprawkami albo dodatkowym kosztem. Z tego samego powodu zawsze rozdzielam sam plan połaci od rysunku więźby, bo to dwa różne dokumenty.

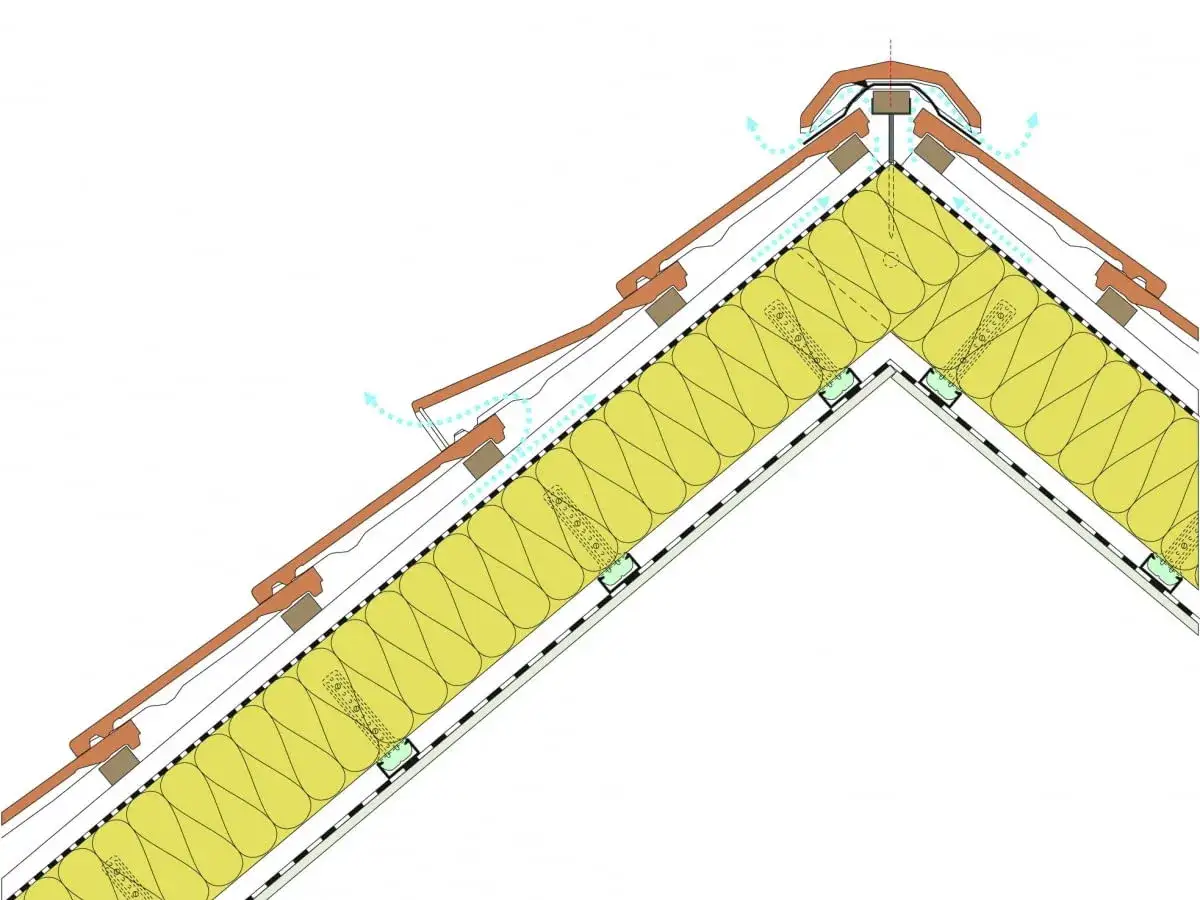

Czym różni się rzut dachu od rzutu więźby dachowej
Te dwa rysunki są ze sobą powiązane, ale nie pełnią tej samej funkcji. Pierwszy opisuje geometrię dachu, drugi pokazuje, jak dach ma być zbudowany od środka. To rozróżnienie jest ważne, bo na budowie nie da się bezkarnie mieszać tych dwóch poziomów informacji.
| Dokument | Co pokazuje | Kiedy jest kluczowy |
|---|---|---|
| Rzut dachu | Obrys połaci, spadki, kalenicę, otwory, odwodnienie | Przy analizie bryły, estetyki i wycenie pokrycia |
| Rzut więźby | Rozstaw krokwi, płatwi, jętek i podpór | Przy wykonaniu konstrukcji i sprawdzeniu nośności |
Krokiew to skośny element nośny, a jętka to poziomy łącznik usztywniający parę krokwi. Gdy inwestor widzi tylko plan połaci, może łatwo przeoczyć miejsce pod kominem, dostęp serwisowy albo zbyt małą wysokość w poddaszu użytkowym. Z kolei sam rzut więźby bez geometrii połaci nie wystarczy do oceny wyglądu i ilości materiału wykończeniowego. Kiedy już wiadomo, co przedstawia rysunek, można przejść do liczb.
Jak z planu policzyć powierzchnię i zamówić materiały
Najczęstszy błąd polega na liczeniu tylko rzutu poziomego budynku. Dach ma nachylenie, więc jego rzeczywista powierzchnia zawsze jest większa niż prostokąt widziany z góry. Ja liczę to tak: powierzchnia połaci = powierzchnia rzutu / cos kąta nachylenia, oczywiście dla prostego dachu bez dodatkowych załamań.
Przykład: jeśli dom ma w rzucie 10 x 8 m, a kalenica biegnie wzdłuż dłuższego boku, to jedna połać ma na planie 40 m². Przy kącie 35° rzeczywista powierzchnia jednej połaci wynosi około 48,9 m², więc cały dach ma około 97,8 m². To już pokazuje, dlaczego sam obrys budynku nie wystarcza do zakupu pokrycia.
| Kąt nachylenia | Mnożnik względem rzutu | Co to znaczy w praktyce |
|---|---|---|
| 25° | ok. 1,10 | Powierzchnia jest o około 10% większa niż rzut |
| 30° | ok. 1,15 | Różnica nadal jest umiarkowana, ale już wyraźna |
| 35° | ok. 1,22 | Na każdy metr rzutu przypada zauważalnie większa powierzchnia połaci |
| 40° | ok. 1,31 | Im większy spadek, tym szybciej rośnie realna powierzchnia |
| 45° | ok. 1,41 | Dach jest już wyraźnie „większy” niż jego rzut |
Do zamówienia nie biorę samej liczby m² z obliczeń. Zawsze uwzględniam format pokrycia, zakłady, obróbki blacharskie, gąsiory, czyli elementy kryjące kalenicę, oraz odpad przy docinkach. Im więcej przebić i krawędzi, tym większy zapas trzeba przewidzieć. Na papierze wszystko wygląda czysto, ale to właśnie przy detalach zaczynają się problemy.
Najczęstsze błędy, które wychodzą dopiero na budowie
Najwięcej kosztują nie same duże decyzje, tylko drobne niedopatrzenia, które wychodzą dopiero na etapie wykonania. Przy prostym dachu dwuspadowym łatwo uwierzyć, że skoro bryła jest nieskomplikowana, to wszystko da się zrobić „bez niespodzianek”. W praktyce bywa odwrotnie.
- Brak zgodności z przekrojami i elewacjami.
- Pominięte okapy albo źle rozpisane obróbki przy krawędziach.
- Zbyt mało miejsca na kominy, wyłazy lub okna połaciowe.
- Nieczytelna legenda albo brak wymiarów w kluczowych punktach.
- Założenie idealnej symetrii mimo przesuniętej osi budynku.
- Niedoszacowanie ilości materiału przez nieuwzględnienie odpadów.
Przy dachach, które tylko wyglądają na proste, jeden dodatkowy detal potrafi zrobić dużą różnicę. Lukarna, kosz czy przesunięcie kalenicy często podnoszą liczbę obróbek i komplikują montaż pokrycia. Jeśli unikniesz tych pułapek, łatwiej ocenisz, czy taka geometria w ogóle pasuje do Twojego domu.
Kiedy prosty dach dwuspadowy daje najwięcej korzyści
Z mojego doświadczenia prosty układ dwuspadowy najlepiej broni się tam, gdzie inwestor chce rozsądnych kosztów, czytelnej bryły i mało ryzykownych detali. W praktyce najczęściej spotykam spadki rzędu 25-45°: niższe dają spokojniejszą bryłę, wyższe pomagają odzyskać sensowną przestrzeń pod skosami.
| Sytuacja | Ocena | Dlaczego to działa |
|---|---|---|
| Prosta, prostokątna bryła | Bardzo dobry wybór | Jest najmniej cięć, obróbek i miejsc problematycznych |
| Użytkowe poddasze | Dobry wybór, jeśli dobrze dobrano kąt | Łatwiej zaplanować sensowną wysokość przy skosach |
| Działka z ograniczeniami planu miejscowego | Często najrozsądniejsze rozwiązanie | Łatwo dopasować kierunek kalenicy i prosty układ połaci |
| Dom o rozczłonkowanym rzucie | Ostrożnie | Prosty dach zaczyna tracić przewagę, gdy bryła robi się zbyt poszatkowana |
| Nowoczesna stodoła | Bardzo dobry wybór | Geometria dachu wspiera prostą, czytelną formę domu |
Jeżeli projekt ma być tani w budowie i później łatwy w utrzymaniu, taka geometria zwykle wygrywa. Ale prostota działa tylko wtedy, gdy rzut, przekroje i konstrukcja są ze sobą spójne. Przed zamknięciem projektu sprawdzam jeszcze kilka rzeczy, bo właśnie one decydują, czy dach będzie po prostu poprawny, czy naprawdę wygodny w budowie.
Co sprawdzam przed akceptacją projektu dachu
Nie podpisuję akceptacji planu, dopóki nie przejdę przez krótki, praktyczny przegląd. To zajmuje kilka minut, a potrafi oszczędzić wiele godzin poprawek na budowie.
- Czy kalenica jest spójna z osią domu.
- Czy spadki prowadzą wodę bez tworzenia pułapek.
- Czy wszystkie przebicia zostały wpisane do rysunku.
- Czy rzut zgadza się z przekrojami i elewacjami.
- Czy plan nie upraszcza nadmiernie miejsc newralgicznych.
- Czy powierzchnia do wyceny uwzględnia okapy i realny odpad.
Dobrze przygotowany plan dachu nie jest dodatkiem do dokumentacji. To narzędzie, które pozwala jeszcze przed budową ocenić koszt, złożoność i realne ryzyko błędów. Im czytelniej jest rozpisany, tym mniej improwizacji trzeba później na dachu.
